ÖzelBloklara Sınırlandırma Ekleme
Bir ÖzelBlokta değişiklik yaptığınızda geometrik ilişkilerin ve boyutun korunması için ÖzelBlok dahilinde geçerli olacak sınırlandırmalar uygulayabilirsiniz.
- Geometrik sınırlandırmalar, ÖzelBlok tanımının objeleri arasındaki ilişkiyi tanımlar. Örneğin, iki dairenin hep eş merkezli kalması veya bir çokgenin belirli bir kenarının hep yatay olması gerektiğini belirtebilirsiniz.
- Ölçümlendirme sınırlandırmaları, ÖzelBlok objelerinin boyutunu kontrol etmenize olanak sağlar. Örneğin, bir çokgen segmentinin aynı uzunlukta kalmasını sağlayan ölçümlendirme sınırlandırmaları tanımlayabilirsiniz.
Sınırlandırma parametreleri, obje boyutu değiştiğinde geometrinin korunması için objelerin birbirleriyle ilişkilerini belirtmenize olanak sağlar.
Ölçümlendirme Sınırlandırma Parametreleri
Blok Düzenleyicisi'nden alınan ölçümlendirme sınırlandırmalarına sınırlandırma parametreleri denir.
Sınırlandırma parametreleri, ÖzelBloğun özel tutma noktalarını ve özel özelliklerini açığa çıkarmanıza olanak sağlar. Sınırlandırma parametrelerini kullanarak bir ÖzelBlok içindeki objelerin uzaklık, uzunluk, çap, yarıçap ve açı değerlerini kontrol edebilirsiniz. Sınırlandırma parametrelerinin değeri değiştiğinde ilgili objelerin boyutu da değişir.
Ayrıca, sınırlandırma parametreleri arasındaki ilişkileri belirtmek için matematiksel ifadeler tanımlayabilirsiniz. Örneğin, bir dairenin çapının her zaman başka bir objenin uzunluğunun yarısı olacağını belirtebilirsiniz.
ÖzelBlok tanımlarında hem ölçümlendirme sınırlandırmalarını hem de sınırlandırma parametrelerini kullanabilirsiniz. Ayrıca, mevcut ölçümlendirme sınırlandırmalarını sınırlandırma parametrelerine dönüştürebilirsiniz.
Blok Düzenleyicisi'nde, sınırlandırma parametrelerini eklemeye yönelik araçlar Bloğu Düzenle şerit sekmesinin Ölçümlendirme panelinde gruplandırılmıştır.
Bir ÖzelBlok tanımındaki bir objeye ölçümlendirme sınırlandırma parametresi eklemek için CBCElement komutunu kullanın. Komut seçenekleri, Blok Düzenleyicisi'ndeki (Ölçümlendirme paneli) her bir eleman komutu tarafından sağlanan seçimlere karşılık gelir.

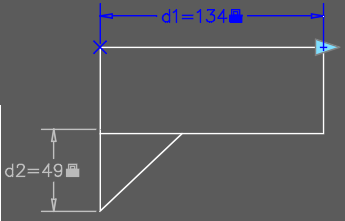

Örnek:
d1, bir ölçümlendirme sınırlandırma parametresidir
d2, bir ölçümlendirme sınırlandırmasıdır
ÖzelBloklarda Kullanıcı Parametreleri
Kullanıcı parametreleri, bir Blok referansı için düzenlenebilen özel özellikler tanımlamanıza olanak sağlar. Herhangi bir kullanıcı parametresi değiştirildiğinde bloklar otomatik olarak güncellenir.
Blok Düzenleyicisi'ndeki Parametreler paletinde şunlar listelenir:
- Eylem parametreleri
- Ölçümlendirme kısıtlaması parametreleri
- Kullanıcı parametreleri
- Özellikler
Bir ölçümlendirme sınırlandırmasını ölçümlendirme sınırlandırma parametresine dönüştürmek için:
- Blok Düzenleyicisi'nde bir ölçümlendirme sınırlandırması seçin.
- Şeritte Bloğu Düzenle > Ölçümlendirme > Dönüştür seçeneğine tıklayın.
Belirtilen ölçümlendirme sınırlandırması, Parametreler paletinde Ölçümlendirme Parametreleri kısmına taşınır.
