Ölçümlendirmelerle Çalışma

Obje ölçümlerini ve objeler arasındaki ilişkileri göstermek için çeşitli ölçümlendirme araçları vardır.

Ölçümlendirme Öğeleri

Ölçümlendirmeler genellikle aşağıdakilerden oluşur:

• Bir ölçümlendirme çizgisi veya yayı
• Ölçülen objeye uzanan uzatma çizgileri
• Ölçümlendirme metni

Ordinat Ölçümlendirmeleri, Liderler ve geometrik toleranslar şunlardan oluşur:

• Ölçümlendirme metni
• Lider çizgisi

Ölçümlendirmeler, ÖlçümlendirmeStillerini temel alır. ÖlçümlendirmeStilleri, belirli sektörlerin veya uygulamaların gereklerini benimseyen varsayılanlardan oluşan, adlandırılmış bir kümedir.

İlişkili Ölçümlendirmeler

Varsayılan olarak Ölçümlendirmeler objelerle ilişkilidir. Bir objenin geometrisini değiştirirseniz Ölçümlendirme konumları, oryantasyonları ve ölçüm değerleri, değişiklikleri yansıtacak şekilde otomatik olarak ayarlanır.

Özellikler paletindeki İlişkili özelliği, bir ölçümlendirmenin ilişkili olup olmadığını gösterir.

Proje ilerledikçe, değişiklikler nedeniyle Ölçümlendirmeler ve bunlarla ilişkili objeler arasındaki ilişkiler kaybolabilir. RelateDimensions komutunu kullanarak Ölçümlendirmelerin objelerle ilişkisini istediğiniz zaman yeniden oluşturabilirsiniz.

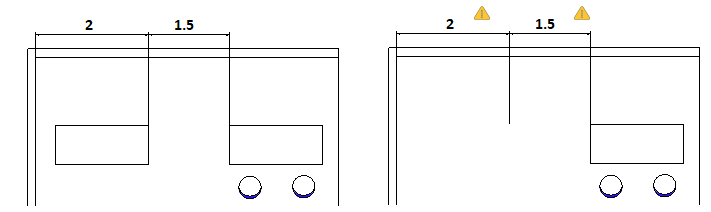

 Objelerle ilişkileri ortadan kalkan ölçümlendirmeleri tespit etmek için Detaylandırma İzleyicisi'ni kullanın.

Ölçümlendirmelerin ilgili objelerle ilişkisini kontrol etmek için:

1. Aşağıdakilerden birini yapın:

   • Araçlar > Seçenekler'e tıklayın (veya Options yazın).

     Uygulama menüsü > Tercihler'e tıklayın (veya Options yazın).

     Seçenekler iletişim kutusunda, Teknik Resim Ayarları  öğesine tıklayın.

   • DrawingSettings yazın.
2. Davranış'ı genişletin ve Göreceli ölçümlendirmeleri etkinleştir'i işaretleyin veya işareti kaldırın.
