Taramalar, Dolgular ve Gradyanlar Oluşturma Hakkında
Bir teknik resmi tarama ona anlam kazandırır ve malzemeleri ve alanları ayırt etmeye yardım eder. Yapım teknik resimleri gibi bazı teknik resim uygulamaları, teknik resmin belirginliğini ve okunaklılığını artıran tarama çoğaltmaları gerektirir.
Çoğaltmalarla birlikte, kapalı bir alanı veya belirlenen objeleri bir katı rengi ya da bir renk gradyanı ile doldurabilirsiniz. Taramalar gibi, renk dolguları teknik resimlere anlam ekler ve malzemelerin ve alanların ayırt edilmesine yardım eder.
Bu konuda şunlar açıklanmaktadır:
- Taramalar, Dolgular ve Gradyanlar Ekleme
- Tarama Çoğaltmaları ve Dolgular Seçme
- Tarama Başlangıç Noktası Belirtme
- Sınırları Belirtme
- Karmaşık Teknik Resimlerde Sınırları Saptama
- Taramaları Yeniden Şekillendirme
- Tarama Görünüm Seçeneklerini Ayarlama
Taramalar, Dolgular ve Gradyanlar Ekleme
Taramalar ve dolgular eklemek için aşağıdaki komutları kullanabilirsiniz:
- Hatch: Belirtilen objelerden oluşan kapalı alanı bir tarama çoğaltma ile doldurur.
- -Hatch: Bu, Hatch komutunun komut penceresi varyantıdır.
- FillArea: Kapalı bir alanı veya belirlenen objeleri bir katı rengi veya bir renk gradyanı ile doldurur.
Tarama Çoğaltmaları ve Dolgular Seçme
Alanları çeşitli tarama çoğaltmaları kullanarak tarayabilir veya belirlenen bir renkle doldurabilirsiniz.
Aşağıdaki tarama seçenekleri kullanılabilir:
- Ön tanımlı çoğaltmalar: Belirli sektörlerde sık kullanılan çoğaltmaların yanı sıra ISO ve ANSI uyumlu çoğaltmalar
- Kullanıcı tanımlı çoğaltmalar: Kullanıcılar tarafından oluşturulan çoğaltmalar.
- Özel çoğaltmalar: Belirtilen bir Açı ve Aralık temelinde belirlenen çoğaltmalar.
- Sınırlı bir alanı geçerli renkle dolduracak katı taramaları
Buna ek olarak, mevcut bir taramayla aynı özelliklere sahip bir tarama oluşturabilirsiniz. Bkz. Sınırları Taramak ve Doldurmak için Davranış Seçeneklerini Ayarlama.
Not: Mirror ve Flip komutlarını uyguladığınızda taramaların ve gradyan dolguların yansıtılacağını veya şablon yönlerinin muhafaza edileceğini belirtmek için MirrorHatch komutunu kullanın.
Tarama Başlangıç Noktası Belirtme
Varsayılan olarak kapalı bir alanı tararken tarama çoğaltması teknik resmin orijininde başlar. Sonuç olarak, daha karmaşık tarama çoğaltmaları sınır veya diğer taramalarla iyi hizalanmayabilir.
Daha uygun bir konumda, başka bir başlangıç noktası belirlerseniz yazılım, taramayı tanımlanan noktadan başlayarak çizer. Örneğin, taramaları için uygun başlangıç noktaları ayarlayarak bir tarama çoğaltmasını başka bir tarama çoğaltmasıyla eşleştirmek veya başka bir tarama çoğaltmasının üzerine uygulamak için bitişik tarama çoğaltmalarını hizalayabilirsiniz.
Tarama başlangıç noktasını aşağıdaki konumlarda tanımlayabilirsiniz:
- Geçerli teknik resim orijininde (varsayılan)
- Sınırın içinde veya dışında belirtilen bir konumda
- Sınırın bir köşe noktasında
Sınırları Belirtme
Sınır, kapalı alan oluşturan bir obje kümesidir. Sınırın parçası olmayan objeler yoksayılır.
Not: Alan tamamen kapalı değilse tarama sınırı belirlenemez.
Sınırı tanımlamak için birkaç yöntem vardır:
- Kapalı bir alanı tanımlayan bir obje kümesi seçme.
- Kapalı bir alan içinde bir nokta belirleme: Bir sınır objesi oluşturmak için kapalı bir alan içinde en az bir noktaya ihtiyacınız vardır. Başka sınır objeleri oluşturmak için ek iç noktalar belirtin.
- Sınırı, devamlı çizgiye benzer bir şekilde çizme. (yalnızca -Hatch komutu)
Sınırlar, tarayabileceğiniz veya tarayamayacağınız kapalı iç bölgeler içerebilir. İç bölgeler, tamamen sınır alanı içinde olan iç kapalı alanlardır.
Ek seçenekler, kapalı ve iç bölge olmayan alanları yönetmenize olanak tanır. Bkz. Taramalar ve Gradyan Dolguları için Ek Seçenekleri Belirleme.
Karmaşık Teknik Resimlerde Sınırları Saptama
Büyük bir teknik resimde, iç nokta seçerek bir sınır belirtirken analiz edilecek bir obje kümesi belirleyerek sınır saptamayı optimize edebilirsiniz.
Obje kümesini belirtmek için aşağıdakileri içerebilecek bir sözde obje grubu tanımlamanız gerekir:
- Grafik alanında belirtilen objeler
- Geçerli görünüm penceresindeki tüm görünür objeler
İç nokta kullanarak bir sınır belirtirken analiz edilecek obje kümesini belirleyin. Bkz. Taramalar ve Gradyan Dolguları için Ek Seçenekleri Belirleme.
Taramaları Yeniden Şekillendirme
Varsayılan olarak taramalar sınırlarıyla bağlantılıdır. Tarama sınırının tutma noktalarını düzenleyerek tarama objesini yeniden şekillendirebilirsiniz. Sınır şeklinin değiştirilmesi, taramanın şeklini otomatik olarak günceller.
Tarama ile sınır arasındaki bağlantıyı devre dışı bırakırsanız tarama tutma noktalarını kullanarak taramanın şeklini doğrudan yeni sınır konfigürasyonuna göre değiştirebilirsiniz. İmleç, ilişkili olmayan bir tarama objesinin tutma noktası üzerine getirildiğinde belirtilen tutma noktası tipine göre düzenleme seçeneklerinin bulunduğu bir menü görüntülenir. Örneğin, doğrusal bir segment söz konusu olduğunda segmenti bir yaya dönüştürmeyi veya tepe noktası eklemeyi seçebilirsiniz.
Orijinal sınırı silinmiş veya DevamlıÇizgiler, Çizgiler, Bölgeler, Spline'lar, Daireler, Elipsler gibi yeni bir kapalı kontura taşınmış bir taramayı ayarlamak için bu yöntemi kullanın.
Not: Seçenekler iletişim kutusunun Kullanıcı Tercihleri sayfasındaki Tarama ve sınırı ilişkili tut seçeneği, tarama ile sınır arasındaki bağlantıyı kontrol eder. Ardından tarama tutma noktalarını kullanarak taramanın şeklini yeni sınır konfigürasyonuna uygun şekilde doğrudan değiştirebilirsiniz.
Taramayı mevcut bir sınıra göre şekillendirmek için:
Başlamadan önce: Seçenekler iletişim kutusu Kullanıcı Tercihleri sayfasındaki Tarama ve sınırı ilişkili tut seçeneğini devre dışı bırakın.
- Grafik alanında değiştirilecek taramayı belirtin.
Tüm tutma noktaları görüntülenir.
- Tutma noktasına sağ tıklayın ve bağlam menüsünden bir tepe noktası düzenleme seçeneği belirleyin.
Not: Menüdeki seçenekler, belirlenen tutma noktasına göre değişebilir.
- Esnet. Taramayı belirtilen konuma taşır.
- Tepe noktası ekle. Sonraki segmentin orta noktasına ilave bir tepe noktası ekler.
- Yay'a dönüştür / Çizgi'ye dönüştür. Sonraki segmenti; doğrusal bir segmentse bir yay ya da eğri bir segmentse bir çizgiye dönüştürür. Doğrusal bir segmenti bir yay segmentine dönüştürürseniz yayı içinden geçmeye zorlamak için bir nokta belirleyin.
- Tepe noktası sil. Geçerli tepe noktasını siler.

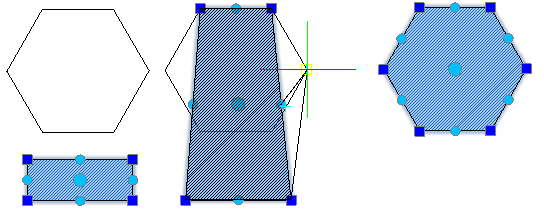

Örnek:
Tarama Görünüm Seçeneklerini Ayarlama
İsteğe bağlı olarak, taranmış objeleri daha iyi görüntülemek ve seçmek için aşağıdaki seçenekleri kullanın:
- Yerleştirme: Varsayılan olarak tarama, tarama sınırının daha kolay seçimine olanak tanımak üzere tarama sınırının arkasında oluşturulur. Taramayı, tarama sınırının veya diğer tüm objelerin arkasında ya da önünde oluşturabilirsiniz. Bkz. Sınırları Taramak ve Doldurmak için Davranış Seçeneklerini Ayarlama.
- Şeffaflık: Taramanın altındaki objelerin daha iyi görüntülenmesi için tarama şeffaflığını denetleyebilmenizi sağlar. Bu seçenek özellikle katı dolgular için yararlıdır. Bkz. Taramalar ve Gradyan Dolguları için Ek Seçenekleri Belirleme.
- Detaylandırıcı ölçeklendirme: Taramayı oluşturduğunuzda veya düzenlediğinizde detaylandırıcı ölçeklendirmenin uygulanıp uygulanmayacağını belirtebilmenizi sağlar. Düzen Çalışma Sayfalarındaki Görünüm Pencerelerinin ölçeğini değiştirdiğinizde, tarama objeleri, tarama boyutunu otomatik olarak korur. Bu özellik, düzen Çalışma Sayfaları'ndaki Görünüm Pencereleri'nde benzer çoğaltma boyutları sağlar. Bkz. Sınırları Taramak ve Doldurmak için Davranış Seçeneklerini Ayarlama.
Erişim
Komut: Hatch
Menü: Çiz > Tara
