3B Katıların Kenarlarını Pahlama

3B katılarda şevlenmiş kenarlar oluşturmak için ChamferEdges komutunu kullanın. Belirli bir yüzün belirli kenarlarını veya tüm kenarları pahlayabilirsiniz.

Belirli bir veya daha fazla yüzün tüm kenarlarını pahlamak için aşağıdaki yöntemlerden birini kullanın:

  • Yüz sınırı içinde bir nokta belirleyin

  • Bir kenar ve bitişik yüz belirtin.

Kenar ve pah arasındaki pah mesafelerini belirtebilirsiniz. Varsayılan değerler en son kullanılan mesafelerdir.

3B katıların kenarlarını pahlamak için:

  1. Katılar > Katı Düzenleme > Kenarları pahla’ya tıklayın (veya ChamferEdges yazın).

  2. Kenar ile ilk ve ikinci pah arasındaki mesafeyi ayarlamak için Mesafe seçeneğini belirtin.

  3. Grafik alanında pahlanacak kenarı belirtin.

  4. Gerekirse pahlanacak ek kenarlar belirtmek için 2. ve 3. adımı tekrarlayın.

    Not: Kenarlar, 3B katıyla aynı düzlemde bulunmalıdır.

  5. Enter tuşuna basın.

    ex_3d_solid_chamfer_edge

Yüz seçeneğini kullanarak belirtilen yüzlerin tüm kenarlarını pahlamak için:

  1. Katılar > Katı Düzenleme > Kenarları pahla’ya tıklayın (veya ChamferEdges yazın).

  2. Kenar ile ilk ve ikinci pah arasındaki mesafeyi ayarlamak için Mesafe seçeneğini belirtin.

  3. Yüz seçeneğini belirleyin.

  4. Grafik alanında pahlanacak yüzleri belirleyin.

    Yazılım, belirtilen yüzlerin tüm kenarlarını pahlar.

    ex_3d_solid_chamfer_face

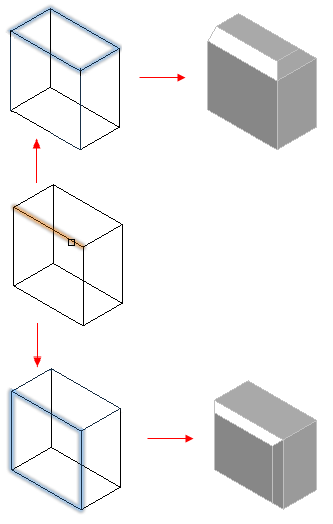

Döngü seçeneğini kullanarak bir yüzdeki tüm kenarları pahlamak için:

  1. Katılar > Katı Düzenleme > Kenarları pahla’ya tıklayın (veya ChamferEdges yazın).

  2. Döngü seçeneğini belirleyin.

  3. Kenar ile ilk ve ikinci pah arasındaki mesafeyi ayarlamak için Mesafe seçeneğini belirtin.

  4. Grafik alanında yüzün kenarını belirleyin.

    3B katıya bitişik bir yüz vurgulanır.

  5. Aşağıdakilerden birini yapın:

    • Geçerli yüz seçimini onaylamak ve kenarlarını pahlamak için Kabul Et seçeneğini belirleyin.

    • Kenarları pahlanacak Sonraki yüzü belirleyin.

  6. Geçerli yüz seçimini onaylamak için Kabul Et öğesini seçin veya Sonraki yüzü belirleyin.

    Yazılım, belirtilen mesafeye göre yüzün kenarlarını pahlar.

    ex_3d_solid_chamfer_loop

Erişim

Komut: ChamferEdges

Menü: Katılar > Katı Düzenleme > Kenarları Pahla

Şerit: Ana Sayfa > Katı Düzenleme > (Açılır Menü) Kenarları Pah Kırma
