ÇokluKatılar Oluşturma

Poligon duvarı şeklinde 3B katılar çizmek için PolySolid komutunu kullanın.

ÇokluKatılar, belirtilen yükseklik ve kalınlıkta düz ve kavisli kısımlar içerebilir.

ÇokluKatılar oluşturmak için aşağıdaki yöntemlerden birini kullanın:

  • Tepe noktaları tek tek belirleyin.

  • Çizgiler, ÇokluÇizgiler, Yaylar, Daireler, Elipsler ve Spline’lar gibi mevcut 2B objeleri dönüştürün.

ÇokluKatı objeler, 3B katılara yönelik düzenleme komutlarını kullanarak değiştirebileceğiniz 3B katılardır.

Tepe noktaları belirterek ÇokluKatılar oluşturmak için:

  1. Katılar > Çiz > ÇokluKatı’ya tıklayın (veya PolySolid yazın).

  2. İsteğe bağlı olarak, aşağıdakileri belirtebilirsiniz:

    • Yükseklik. ÇokluKatının yüksekliğini belirtin.

    • Genişlik. ÇokluKatının genişliğini belirtin.

    • Yasla. ÇokluKatıyı tanımlayan çizgiye göre ÇokluKatı yerleşimini belirler (Orta, Sol veya Sağ).

  3. Grafik alanında, ÇokluKatının ilk segmenti için başlangıç noktasını belirtin.

  4. Sonraki segment için seçenekleri belirtin:

    • Yay. Segment türünü Yay olarak değiştirir.

    • Geri Al. Önceki segmenti geri alır.

  5. Segment bitiş noktasını belirtin.

  6. Aşağıdakilerden birini yapın:

    • Takip eden her segmenti 4. ve 5. adıma göre belirleyin.

    • En az iki segment belirttikten sonra, kapalı bir ÇokluKatı oluşturmak için Kapat seçeneğini belirleyin veya Enter tuşuna basın.

Mevcut objelerden ÇokluKatılar oluşturmak için:

  1. Katılar > Çiz > ÇokluKatı’ya tıklayın (veya PolySolid yazın).

  2. İsteğe bağlı olarak, aşağıdakileri belirtebilirsiniz:

    • Yükseklik. ÇokluKatının yüksekliğini belirtin.

    • Genişlik. ÇokluKatının genişliğini belirtin.

    • Yasla. ÇokluKatıyı tanımlayan objeye göre ÇokluKatı yerleşimini belirler (Orta, Sol veya Sağ).

  3. Obje seçeneğini belirleyin.

  4. Grafik alanında, dönüştürülecek objeleri seçin ve Enter tuşuna basın.

  5. Enter tuşuna basın.

    ÇokluKatı, belirtilen yükseklik ve genişlikte oluşturulur.

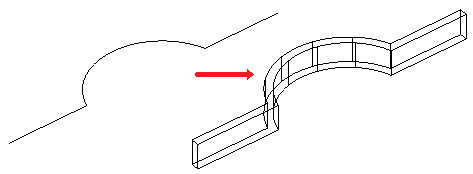

    |ipucu| Ardışık çizgilerden ve yaylardan tekli PoliKatılar oluşturmak yerine, temel varlıklar olarak PoliÇizgileri kullanın.

    ex_polysolid_entity

Erişim

Komut: PolySolid

Menü: Katılar > Çiz > ÇokluKatı

Şerit: 2B Çizim > Modelleme > (Açılır Menü) PoliKatı
