BIM Izgara Çizgilerini Ölçme

Izgaralar, sütunlar ve duvarlar gibi yapısal elemanları bir BIM projesine yerleştirmek için kullanılan yardımcı elemanlardır.

Izgaralar, etiketlenmiş çizgiler serisinden oluşur.

BIM çiziminde ızgara çizgileri arasındaki mesafeyi ölçmek için BIMGridDimension komutunu kullanın. Komut yalnızca bir dizi ızgara çizgisini ölçer.

Bir dizi ızgara çizgisini ölçmek için:

1. Aşağıdakilerden birini yapın:

   • Şeritte, BIM > Annotate > BIM Izgara Çizgileri Ölçümü’ne tıklayın.

   • Menüde, BIM > Ölçüm > Izgara Çizgileri Ölçümü’ne tıklayın.

   • BIMGridDimension yazın.

2. Grafik alanda, ölçüm yapılacak ızgara çizgisini belirtin.

   İmleci hareket ettirdiğinizde, boyut çizgisi belirir.

3. Boyut çizgilerini nereye yerleştirmek istediğinizi belirtmek için tıklayın.

İki nokta belirterek ızgara çizgilerini boyutlandırmak için:

1. Aşağıdakilerden birini yapın:

   • Şeritte, BIM > Annotate > Dimension Chain > BIM Grid Lines Dimension seçeneğine tıklayın.

   • Menüde, BIM > Ölçüm > Izgara Çizgileri Ölçümü’ne tıklayın.

   • BIMGridDimension yazın.

2. 2nokta seçeneğini belirtin.

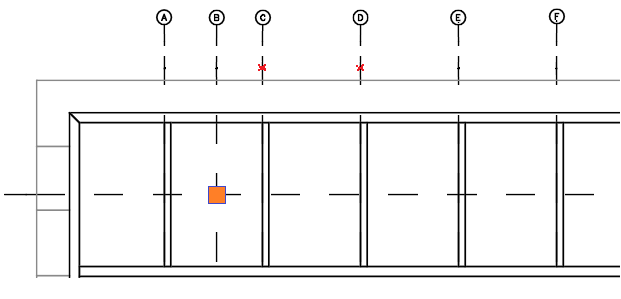

3. Grafik alanda, boyut çizgisinin konumunu belirtmek için boyutlandırılacak dizideki bir ızgara çizgisinde bir noktaya tıklayın.

4. İkinci noktayı belirtmek için başka bir ızgara çizgisine tıklayın.

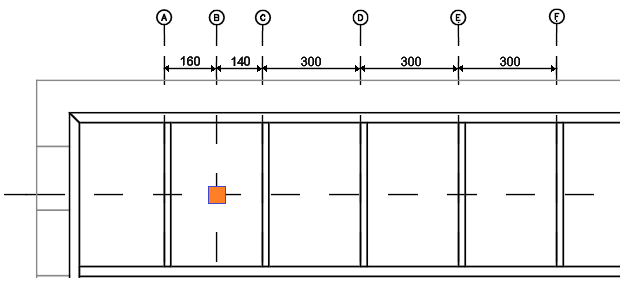

   Tüm ızgara çizgisi dizisi için bir boyut çizgisi oluşturulur.

Örnek:

Erişim

Komut: BIMGridDimension

Menü: BIM > Dimension > Grid Lines Dimension

Şerit: BIM > Annotate > Dimension Chain > BIM Grid Lines Dimension

İlgili Konular

BIM Objeleri Özelliklerini Görüntüleme

Üst Öğe Konusu

BIM Teknik Resimlerini Ölçümlendirme
