Ölçümlendirmelerle Çalışma¶
Obje ölçümlerini ve objeler arasındaki ilişkileri göstermek için çeşitli ölçümlendirme araçları vardır.
Bir Boyutun Elemanları
Ölçümlendirmeler genellikle aşağıdakilerden oluşur:
Bir ölçümlendirme çizgisi veya yayı
Ölçülen objeye uzanan uzatma çizgileri
Ölçümlendirme metni
Ordinat Ölçümlendirmeleri, Liderler ve geometrik toleranslar şunlardan oluşur:
Ölçümlendirme metni
Lider çizgisi
Ölçümlendirmeler, ÖlçümlendirmeStillerini temel alır. ÖlçümlendirmeStilleri, belirli sektörlerin veya uygulamaların gereklerini benimseyen varsayılanlardan oluşan, adlandırılmış bir kümedir.
İlişkilendirici Boyutlar
Varsayılan olarak Ölçümlendirmeler objelerle ilişkilidir. Bir objenin geometrisini değiştirirseniz Ölçümlendirme konumları, oryantasyonları ve ölçüm değerleri, değişiklikleri yansıtacak şekilde otomatik olarak ayarlanır.
Özellikler paletindeki İlişkili özelliği, bir ölçümlendirmenin ilişkili olup olmadığını gösterir.
Proje ilerledikçe, değişiklikler nedeniyle Ölçümlendirmeler ve bunlarla ilişkili objeler arasındaki ilişkiler kaybolabilir. RelateDimensions komutunu kullanarak Ölçümlendirmelerin objelerle ilişkisini istediğiniz zaman yeniden oluşturabilirsiniz.
İlişkilendirilmeyen boyutları ve ilgili varlıklarla olan ilişkilerini kaybeden boyutları belirlemek için Anotasyon İzleyici’yi kullanın.
Ölçümlendirmelerin ilgili objelerle ilişkisini kontrol etmek için:
Aşağıdakilerden birini yapın:
Araçlar > Seçenekler’e tıklayın (veya Options yazın).
Seçenekler iletişim kutusunda, Teknik Resim Ayarları
öğesine tıklayın.DrawingSettings yazın.
Davranış’ı genişletin ve Göreceli ölçümlendirmeleri etkinleştir’i işaretleyin veya işareti kaldırın.
Anotasyon İzleyici
Anotasyon İzleyici, ilişkilendirilmeyen boyutları ve anotasyonları takip eder ve onları bir ikon ile işaretler
.
İkonu tıklamak, ilişkilendirilmeyen boyut için mevcut seçeneklerin olduğu bir menüyü gösterir.
Seçenek |
Description |
|---|---|
Yeniden İlişkilendir |
Anotasyonu veya boyutu ilgili varlıklarla yeniden ilişkilendirmenizi sağlar. Boyutun ilişkilendirilmesi gereken noktayı belirtin. |
Yükselt |
Anotasyonu veya boyutu siler |

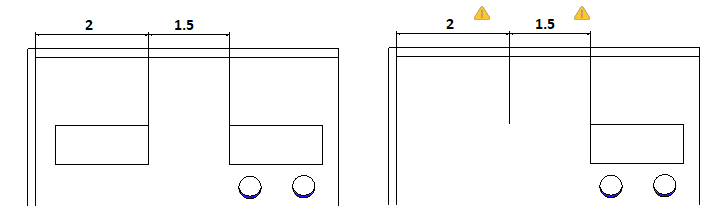

Örnek:
Aşağıdaki örnekte, boyutlandırılmış bir varlık silinir. Anotasyon İzleyici bir uyarı gösterir.
Anotasyon İzleyici’yi açmak için:
Durum çubuğunda AMonitor’a tıklayın.
