Koordinatları Belirtme

Tüm teknik resimler, üç dik eksenin kullanıldığı Kartezyen koordinat sistemine dayalıdır: X, Y ve Z. Tüm eksenler, koordinat sisteminin orijin noktasından çıkar. X ekseni ile Y ekseni yatay düzlemi tanımlar. X ekseni ile Z ekseninin yanı sıra Y ekseni ile Z ekseni dikey düzlemleri tanımlar.

Kartezyen koordinat formatında, bir nokta onun XY, XZ ve YZ düzlemlerine olan uzaklığı ile tanımlanır. Bu uzaklıklar bir noktanın XYZ koordinatları olarak adlandırılır. 2B çizim yaptığınızda, yalnızca XY düzleminde noktalar belirtirsiniz. Z koordinatı yok sayılır. CAD’de, sabit Kartezyen koordinat sistemi Dünya Koordinat Sistemi (WCS) olarak adlandırılır. Yeni teknik resimler WCS’ye dayalıdır.

Koordinatları mutlak veya göreceli değerler olarak girin.

  • Koordinatları mutlak veya göreceli değerler olarak girin. Önceki noktaya göre nokta koordinatları belirtmek için (göreceli koordinat girdisi), koordinat değerlerinin önüne “@” karakterini girin.

  • Önceki segmente göre nokta koordinatlarını belirtmek için (göreceli mesafe ve göreceli açı girişi), mesafe ve açı değerlerinin önüne “@” karakterini yazın.

Mutlak Koordinatlar

Koordinat Tipi

Giriş

Örnek

Kartezyen (2B / 3B)

X,Y / X,Y,Z

3.5,8.2,6.7

Polar (2B)

uzaklık<açı

7.5<45

Silindirik (3B)

uzaklık<açı,Z koordinatı

7.5<45,12.2

Küresel (3B)

uzaklık<açı1<açı2

7.5<45<33

Göreceli Koordinatlar ve Göreceli Açılar

Koordinat Tipi

Giriş

Örnek

Kartezyen (2B / 3B)

@deltaX,deltaY / @deltaX,deltaY,deltaZ

@3.5,8.2,6.7

Polar (2B)

@relative_distance<açı @relative_distance TAB @relative_angle

@7.5<45

Silindirik (3B)

@göreceli_uzaklık<açı,Z koordinatı

@7.5<45,12.2

Küresel (3B)

@relative_distance<açı1<açı2 @relative_distance TAB @relative_angle TAB @relative_angle

@7.5<45<33

Göreceli Kartezyen koordinatları belirtmek için:

  1. Koordinatlar gerektiren bir komut girin, örneğin Line.

  2. Virgüllerle ayrılmış X, Y ve Z koordinatlarını belirtin, örneğin 0,0,0.

  3. Komutu tamamlamak için sonraki koordinatları belirtin, örneğin, 3.5,8.2,6.7.

    XY düzlemine bir nokta yerleştirmek için (Z koordinatı sıfırdır), Z koordinatını yoksayın. Örneğin, 3.5,8.2 yazın.

Mutlak Kartezyen koordinatlar belirtmek için:

  1. Koordinatlar gerektiren bir komut girin.

  2. İlk noktayı belirtin, örneğin 0,0,0.

  3. İlk noktaya göre ikinci noktayı belirtmek için, koordinat değerlerinin önüne “@” karakterini girin: @3.5,8.2,6.7.

Göreceli polar koordinatlar belirtmek için:

  1. Koordinatlar gerektiren bir komut girin.

  2. İlk noktayı belirtin, örneğin 0,0.

  3. 2B formatını, “uzaklık<alfa_açısı”, kullanarak ikinci noktayı belirtin, örneğin, 7.5<45.

    mesafe: Başlangıç noktasından olan mesafeyi belirtir

    alpha_açı: XY-düzlemindeki açıyı belirtir

Mutlak silindirik koordinatlar belirtmek için:

  1. Koordinatlar gerektiren bir komut girin.

  2. İlk noktayı belirtin, örneğin 0,0.

  3. 2B formatını, “@uzaklık<alfa_açısı”, kullanarak ilk noktaya göre ikinci noktayı belirtin, örneğin @7.5<45.

Göreceli silindirik koordinatları belirtmek için:

  1. Koordinatlar gerektiren bir komut girin.

  2. İlk noktayı belirtin, örneğin 0,0.

  3. Önceki segmente göre ikinci noktayı 2D formatında, “@relative_distance TAB @relative_angle” şeklinde belirtin, örneğin @7.5 TAB @45.

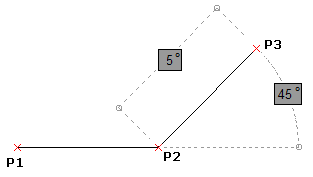

    line_relative_coord

Mutlak küresel koordinatlar belirtmek için:

  1. Koordinatlar gerektiren bir komut girin.

  2. İlk noktayı belirtin, örneğin 0,0,0.

  3. 3B formatını, “uzaklık<alfa_açısı,z_koordinatı”, kullanarak ikinci noktayı belirtin, örneğin, 7.5<45,12.2.

    mesafe: Başlangıç noktasından olan mesafeyi belirtir

    alpha_açı: XY-düzlemindeki açıyı belirtir

    z_koordinatı: XY-düzleminin üzerindeki yüksekliği belirtir

Göreceli küresel koordinatları belirtmek için:

  1. Koordinatlar gerektiren bir komut girin.

  2. İlk noktayı belirtin, örneğin 0,0,0.

  3. 3Dl formatını, “@uzaklık<alfa_açısı,z_koordinatı”, kullanarak ilk noktaya göre ikinci noktayı belirtin, örneğin @7.5<45,12.2.

Mutlak Kartezyen koordinatlar belirtmek için:

  1. Koordinatlar gerektiren bir komut girin.

  2. İlk noktayı belirtin, örneğin 0,0,0.

  3. 3B formatını, “uzaklık<alfa_açısı<beta_açısı”, kullanarak ikinci noktayı belirtin, örneğin, 7.5<45<33.

    mesafe: Başlangıç noktasından olan mesafeyi belirtir

    alpha_açı: XY-düzlemindeki açıyı belirtir

    uzaklık: Orijinden uzaklığı belirtir alfa_açısı: XY düzleminin açısını belirtir (pozitif açılar saat yönünün tersi yönde ölçülür) beta_açısı: XY düzleminden ölçülen açıyı belirtir (pozitif açılar XY düzleminin üzerinde ölçülür)

Göreceli Kartezyen koordinatları belirtmek için:

  1. Koordinatlar gerektiren bir komut girin.

  2. İlk noktayı belirtin, örneğin 0,0,0.

  3. 3B formatını, “@uzaklık<alfa_açısı<beta_açısı”, kullanarak ilk noktaya göre ikinci noktayı belirtin, örneğin @7.5<45<33.

Komut Sırası

Göreceli Kartezyen koordinatları belirtmek için:

: Çizgi

Başlangıç noktasını belirtin» 0,0,0

Sonraki noktayı belirtin» 3.5,8.2,6.7

…

Mutlak Kartezyen koordinatlar belirtmek için:

: Çizgi

Başlangıç noktasını belirtin» 0,0,0

Sonraki noktayı belirtin» @3.5,8.2,6.7

…

Mutlak polar koordinatlar belirtmek için:

: Çizgi

Başlangıç noktasını belirtin» 0,0,0

Bir sonraki noktayı belirtin» 2,2,0

Bir sonraki noktayı belirtin» @3 TAB @45

…
