Geometrileri Ölçme¶
Uzaklıkları, yarıçapı, açıları ve alanları tek bir komutla ölçmek için MeasureGeometry komutunu kullanın.
MeasureGeometry komutu, aşağıdaki komutlarla aynı hesaplamaları gerçekleştiren seçenekler sağlar:
Hesaplamak istediğiniz alan geometrik olarak önemli noktalara sahipse, örneğin bir çizim nesnesinin başlangıç veya bitiş noktaları gibi, NesneYakalama kullanın.
Geometrileri ölçmek için:
Araçlar > Sorgu > Geometriyi Ölç öğesine tıklayın (veya MeasureGeometry yazın).
Bir seçenek belirleyin:
Uzaklık. Belirtilen iki nokta arasındaki uzaklığı ölçer.
Yarıçap. Belirli bir yay, daire veya bir DevamlıÇizgi’nin yay kesitinin yarıçapını ölçer.
Açı. Belirtilen bir yay veya belirtilen iki çizgi veya devamlı çizgi segmentine karşılık gelen açıyı ölçer. Görüntülenen ölçümler grafik alanında belirttiğiniz objeye bağlıdır.
Alan. Bir teknik resim objesi belirleyerek veya GetArea komutuyla aynı şekilde ölçülecek bir alanı oluşturan noktaları belirterek alanı ve çevreyi hesaplar. Elde edilen ölçümler ayrıca kapalı alanların çevresini, açık DevamlıÇizgi konturlarının uzunluğunu ve Daire ve Elipslerin çevresini görüntüler.
Bir seçenek belirleyin:
Noktaları belirt. Ölçülecek alanı oluşturan noktalarla tanımlanan alanı ve çevreyi hesaplar. Tanımlanan alan, noktaları belirtirken grafik alanında dinamik olarak vurgulanır.
Objeyi Belirt. Normal geometrik alanları (örneğin, Daireler, Elipsler, Yaylar veya DevamlıÇizgi konturları) hesaplar. Kapalı olmayan bir obje belirtirseniz, alan kapatılmış gibi varsayılarak hesaplanır.
Ekle. Ekle modunu açar ve noktalar belirterek veya Objeyi Belirt seçeneğini kullanarak kısmi alanları belirlerken toplam alanı hesaplar. Alan ve çevre ölçümleri görüntülenir.

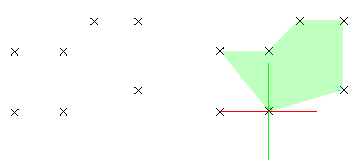

Örnek: Toplam alanı belirlemek için farklı şekillere sahip alanlar ekleyin.
Çıkar. Çıkar modunu açar ve belirtilen bir alanı toplam alandan çıkarır. Alan ve çevre ölçümleri görüntülenir.

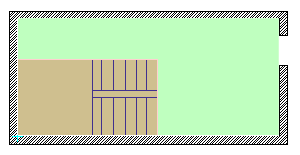

Örnek: Merdivenlerin kullandığı alanı odanın alanından çıkarın.
Bir şekli düzenli şekillere bölün ve alana tek bir işlem sırasında hesaplama yapmak için Ekle ve Çıkar seçeneklerini kullanın.
Erişim
Komut: MeasureGeometry
Menü: Araçlar > Sorgu > Geometriyi Ölç
Şerit: Ana Sayfa > Araçlar > Geometri Ölç
