BIM Elemanlarını Etiketleme

[yalnızca 64bit sürümler]

Ayrıntılı bilgi sağlamak için BIM teknik resmindeki BIM elemanlarını etiketlemek üzere BIMLabel komutunu kullanın.

Yazılım, her bir BIM elemanı kategorisi için önceden tanımlanmış bir etiket kümesi içeren bir Etiket Kütüphanesi sağlar. Ayrıca, BIM elemanlarının ek özelliklerini göstermek için kullanabileceğiniz özel etiketler tanımlayabilirsiniz.

Etiketlerin BIM elemanlarıyla ilişkileri korunur ve BIM modelini değiştirdiğinizde etiketler otomatik olarak güncellenir.

Komut şunu yapmanıza izin verir:

• Belirtilen bir veya daha fazla BIM elemanını etiketleme
• BIM elemanlarını kategoriye göre etiketleme

Ek özel araçlar, aşağıdaki BIM elemanlarını tek tek veya aynı anda topluca etiketlemenizi sağlar:

• Kapılar
• Windows
• Duvarlar

Etiket oluşturmaya yönelik özel araçlar, BIM şerit sekmesinin Detaylandır panelindeki bir açılır menüde gruplanır.

Belirtilen BIM elemanlarını etiketlemek için:

Not: Başlamadan önce, etiket olarak kullanmak istediğiniz bloğun mevcut olduğundan emin olun.

1. BIM elemanlarını etiketlemek istediğiniz BIM teknik resmini izole edin.
2. Aşağıdakilerden birini yapın:
   • Şeritte, BIM > Detaylandır > Etiket Ekle öğesine tıklayın.
   • Menüde, BIM > Detaylandır > Etiket Ekle öğesine tıklayın.
   • BIMLabel yazın.
3. Bir Blok tanımının adını girin ve Enter tuşuna basın.

   Not: Komut, türlerinden bağımsız olarak, belirtilen tüm BIM elemanlarını etiketlemek için belirtilen Bloğu kullanır.

4. Grafik alanında, etiketlenecek BIM elemanlarını belirleyin ve Enter tuşuna basın.

   Belirtilen tüm BIM elemanları etiketlenir.

BIM elemanlarını kategoriye göre etiketlemek için:

1. BIM elemanlarını etiketlemek istediğiniz BIM teknik resmini izole edin.
2. Aşağıdakilerden birini yapın:
   • Şeritte, BIM > Detaylandır > Etiket Ekle öğesine tıklayın.
   • Menüde, BIM > Detaylandır > Etiket Ekle öğesine tıklayın.
   • BIMLabel yazın.
3. Bir blok tanımı belirtin.
4. Kategori seçeneğini belirtin.
5. Etiketlemek istediğiniz BIM elemanlarının kategorisini belirtin:
   • Bir kategori adı girin ve Enter tuşuna basın.

     - veya -

     Komut penceresinde mevcut kategorileri listelemek için ? seçeneğini belirleyin.

6. Grafik alanında, bir BIM elemanı kümesi belirtin.

   Yalnızca belirtilen kategorideki BIM elemanları etiketlenir.

   Not: Kategoriyi belirtmezseniz komut, seçilen tüm BIM elemanları için aynı etiketi kullanır.

Pencere Elemanlarını Etiketleme

.dwg dosyasındaki Pencere elemanlarını numaralandırmak için Pencere etiketlerini kullanın.

BIM teknik resmindeki tüm Pencere elemanlarını veya belirli Pencere elemanlarından oluşan bir kümeyi etiketleyebilirsiniz. Seçim kümesinde çeşitli BIM elemanları bulunabilir. Yalnızca Pencere elemanları etiketlenir.

Belirtilen Pencereleri etiketlemek için:

Not: Başlamadan önce, etiket olarak kullanmak istediğiniz bloğun mevcut olduğundan emin olun.

1. BIM elemanlarını etiketlemek istediğiniz BIM teknik resmini izole edin.
2. İsteğe bağlı olarak, Pencere elemanları için varsayılan bir etiket belirleyebilirsiniz:
   • BIM Etiket Kütüphanesi paletinde, Pencere kategorisinden bir etikete sağ tıklayın ve Pencereler için Varsayılan Olarak Ayarla öğesini seçin.
3. Aşağıdakilerden birini yapın:
   • Şeritte, BIM > Detaylandır > Pencereleri Etiketle öğesine tıklayın.
   • Menüde, BIM > Etiketle > Pencereleri Etiketle öğesini seçin.
   • BIMLabel yazın.
4. Varsayılan bir etiket belirtmediyseniz blok tanımını belirtin.
5. Grafik alanında, etiketlenecek Pencereleri seçin ve Enter tuşuna basın.

   Not: Seçim setinde herhangi bir BIM elemanı bulunabilir. Yalnızca Pencere elemanları etiketlenir.

Bir BIM teknik resmindeki tüm Pencerelere etiket eklemek için:

Not: Başlamadan önce, etiket olarak kullanmak istediğiniz bloğun mevcut olduğundan emin olun.

1. BIM elemanlarını etiketlemek istediğiniz BIM teknik resmini izole edin.
2. İsteğe bağlı olarak, Pencere elemanları için varsayılan bir etiket belirleyebilirsiniz:
   • BIM Etiket Kütüphanesi paletinde, Pencere kategorisinden bir etikete sağ tıklayın ve Pencereler için Varsayılan Olarak Ayarla öğesini seçin.
3. Aşağıdakilerden birini yapın:
   • Şeritte, BIM > Detaylandır > Tüm Pencereleri Etiketle öğesine tıklayın.
   • Menüde, BIM > Etiketle > Tüm Pencereleri Etiketle öğesini seçin.
4. Varsayılan bir etiket belirtmediyseniz blok tanımını belirtin.

   Teknik resimdeki tüm Pencere elemanları etiketlenir.

Kapı Elemanlarını Etiketleme

.dwg dosyasındaki Kapı elemanlarını numaralandırmak için kapı etiketlerini kullanın.

BIM teknik resmindeki tüm Kapı elemanlarını veya belirli Kapı elemanlarından oluşan bir kümeyi etiketleyebilirsiniz. Seçim kümesinde çeşitli BIM elemanları bulunabilir. Yalnızca Kapı elemanları etiketlenir.

Belirtilen Kapıları etiketlemek için:

Not: Başlamadan önce, etiket olarak kullanmak istediğiniz bloğun mevcut olduğundan emin olun.

1. BIM elemanlarını etiketlemek istediğiniz BIM teknik resmini izole edin.
2. İsteğe bağlı olarak, Kapı elemanları için varsayılan bir etiket belirleyin:
   • BIM Etiket Kütüphanesi paletinde, Kapılar kategorisinden bir etikete sağ tıklayın ve Kapılar için Varsayılan Olarak Ayarla öğesini seçin.
3. Aşağıdakilerden birini yapın:
   • Şeritte, BIM > Detaylandır > Kapıları Etiketle öğesine tıklayın.
   • Menüde, BIM > Etiketle > Kapıları Etiketle öğesini seçin.
4. Varsayılan bir etiket belirtmediyseniz blok tanımını belirtin.

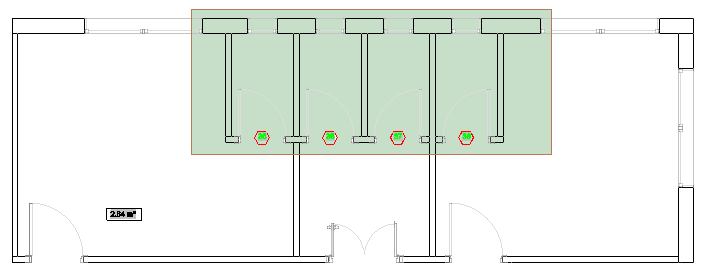

5. Grafik alanında, etiketlenecek Kapı elemanlarını belirleyin ve Enter tuşuna basın.

   Not: Seçim kümesinde çeşitli BIM objeleri bulunabilir. Yalnızca Kapı elemanları etiketlenir.



Bir BIM teknik resmindeki tüm Kapılara etiket eklemek için:

Not: Başlamadan önce, etiket olarak kullanmak istediğiniz bloğun mevcut olduğundan emin olun.

1. BIM elemanlarını etiketlemek istediğiniz BIM teknik resmini izole edin.
2. İsteğe bağlı olarak, Kapı elemanları için varsayılan bir etiket belirleyin:
   • BIM Etiket Kütüphanesi paletinde, Kapılar kategorisinden bir etikete sağ tıklayın ve Kapılar için Varsayılan Olarak Ayarla öğesini seçin.
3. Aşağıdakilerden birini yapın:
   • Şeritte, BIM > Detaylandır > Tüm Kapıları Etiketle öğesine tıklayın.
   • Menüde, BIM > Etiketle > Tüm Kapıları Etiketle öğesini seçin.
   • BIMLabel yazın ve Kapılar kategorisini belirtin.
4. Varsayılan bir etiket belirtmediyseniz blok tanımını belirtin.

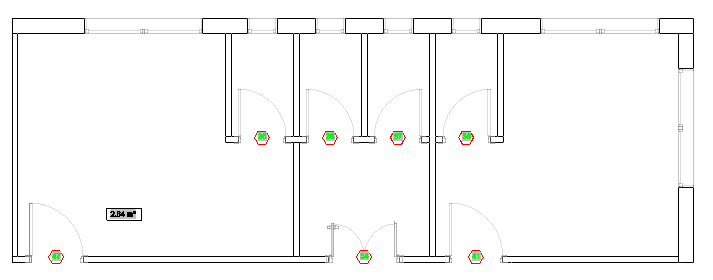

   Teknik resimdeki tüm Kapı elemanları etiketlenir.



Erişim

Komut: BIMLabel

Şerit: BIM > Detaylandır > Etiket Ekle
