ÖzelBlok Temel Bilgileri

ÖzelBloklar, bu blokları teknik resimlere eklerken ebatlarını, yönlerini ve görünüşlerini hızla değiştirmenize olanak tanıyan kurallar ve sınırlandırmalar tanımladığınız Bloklardır.

Projenizde çok sayıda benzer Blok varsa ÖzelBlokları kullanın. ÖzelBloklar, draft sürenizi ve yönetmeniz gereken Blok sayısını azaltır.

Örneğin, bir teknik resimde etrafında sandalyeler olan dikdörtgen bir masayı temsil eden tek bir ÖzelBlok tanımlayabilirsiniz. Sandalyelerin boyutunu ve göreceli pozisyonlarını muhafaza ederken çeşitli uzunluklara sahip başka masaları temsil etmek için ÖzelBlok kullanabilirsiniz. ÖzelBloğu, etrafında farklı sayıda sandalye bulunan veya farklı şekillerdeki masaları temsil edecek şekilde değiştirebilirsiniz.

ÖzelBlok tanımları; geometrik objelere ek olarak elemanlar, etkinlikler ve sınırlandırmalar gibi özel unsurlar içerir:

• Elemanlar, tutma noktalarını ve ÖzelBloğa yönelik özel özellikleri tanımlar.
• Etkinlikler, tutma noktalarını değiştirdiğinizde ve özel özelliklerde değişiklik yaptığınızda ÖzelBlok referansının nasıl hareket ettiğini veya değiştiğini belirtir.
• Sınırlandırmalar, ÖzelBloğun objeleri arasındaki ilişkileri tanımlar.

Blok Düzenleyicisinde Blok tanımına unsurlar ekleyerek herhangi bir mevcut Bloktan ÖzelBlok oluşturabilirsiniz.

ÖzelBlok unsurları şunları yapmanıza olanak tanır:

• Taşı, esnet, döndür, ölçekle, çoğalt ve aynala (eleman ve etkinlikler) işlemlerine olanak tanımak için bir Bloğun obje alt setinde ek tutma noktaları oluşturun

  Nokta, doğrusal, polar, XY, döndürme ve aynalama gibi elemanlar Bloğun geometrik objelerindeki tutma noktalarını tanımlar. Her elemana etkinlikler uygulayabilirsiniz. Etkinlikler, Blok referansında komutlara benzer şekilde çalışır. Bkz. Elemanların Eklenmesi.

• Özel özellikler için önceden tanımlanmış kümeler ve değerler tanımlayın

  Özel özellik değerlerinin yer aldığı bir listeyi ÖzelBlok ile ilişkilendirmek için değer tablolarını kullanabilirsiniz. Bkz. ÖzelBloklarla Verilerin İlişkilendirilmesi.

• Blok objeleri arasındaki ilişkileri muhafaza etmek için belirgin sınırlandırmalar tanımlayın. Kısıtlamalarla Çalışma bölümüne bakın.
• Obje ölçümlendirmesini belirli değerler ve artışlarla (değer setleriyle) sınırlandırın
• Blok referansında görüntülenecek obje kümeleri tanımlayın

  Blok referansında hangi ÖzelBlok objelerinin görüneceğini belirtmek için görünürlük durumları öğesini kullanabilirsiniz. Bkz. ÖzelBlok Objelerinin Görünürlüğünü Kontrol Etme.

Bir teknik resme ÖzelBlok ekledikten sonra ÖzelBloğu seçebilir ve ÖzelBlok tanımında eklediğiniz tutma noktalarını ve özel özellikleri kullanarak görünüşünü değiştirebilirsiniz. Örneğin:

• Belirli kısıtlamalar dahilinde Blok referanslarını değiştirin
• Bloktaki türevler arasında seçim yapın
• Belirli objeleri açarak veya kapatarak görünüşü değiştirin
• ÖzelBloklar yerleştirirken temel noktalar setinde dolaşın
• Önceden tanımlı setlerden ve değerlerden formlar ve boyutlar belirtin

Not: Blok referanslarını ÖzelBlok tanımı varsayılan değerlerine sıfırlamak için ResetBlock komutunu kullanın.

Basit Bloklar ve ÖzelBloklar Arasındaki Farklar

• Basit Blok referansının farkı, Blok taban noktasında her zaman yalnızca bir adet tutma noktasının olmasıdır. ÖzelBlok referansı, ÖzelBlok tanımında belirtebileceğiniz ek tutma noktalarına sahiptir.
• Basit bir Bloğun tüm Blok referansları aynı görünür. Bununla birlikte Blok referansının değiştirilmesi Blok tanımını ve tüm Blok referanslarını değiştirir. ÖzelBlok referansları, farklı görünüşlere sahip olabilir ve ÖzelBlok tanımından üzerlerinde ayrı ayrı değişiklik yapabilirsiniz. Bir ÖzelBlok referansı değiştirildiğinde tüm referanslar güncellenmez.

Blok Düzenleyicisi

Blok Düzenleyicisi, Blokların geometrik objelerini çizebileceğiniz ve değiştirebileceğiniz bir ortamdır. Ek olarak Blok Düzenleyicisi, bir ÖzelBlok tanımına sınırlandırmalar, elemanlar ve etkinlikler ekleyebileceğiniz araçlar sağlar.

Blok Düzenleyicisini açmak için EditBlock komutunu kullanın. Bkz. Blok Düzenleyicisini Kullanma.

Not: Blok Düzenleyicisi açıldığında yalnızca ÖzelBlok geometrisi görüntülenir. Koordinat sisteminin orijini, Blok yerleştirme noktasındadır.

Elemanların ve Etkinliklerin Eklenmesi

Blok tanımına elemanlar ve etkinlikler eklemek için istediğiniz zaman Blok Düzenleyicisini kullanabilirsiniz. Böylece Bloğu teknik resme ekledikten sonra Blok görünüşünü kontrol edebilirsiniz.

Etkinlikler, Bloğun nasıl değiştirileceğini belirtirken Elemanlar, ilişkili etkinliğin etkilediği ÖzelBlok objelerini belirtir.

Blok Düzenleyicisinde Blok tanımını açın, Blok referansında değişiklik yapmak istediğiniz objelerin her birine uygun elemanı yerleştirin ve gerekli etkinlikleri uygulayın. Eleman, Blok Düzenleyicisi dışında görünür olan tutma noktalarını ve özel özellikleri tanımlar.

Blok referansında her bir eleman, bir etkinlikle ilişkilendirilmiş özel bir tutma noktası olarak görünür. Eleman tarafından tanımlanan özel özellikler Özellikler paletinde Özel öğesi altında görünür. Bir tutma noktasını taşımak veya özellik üzerinde değişiklik yapmak ilişkili etkinliği tetikler ve bu da ÖzelBlok referansının görünüşünü değiştirir.

Örnek:

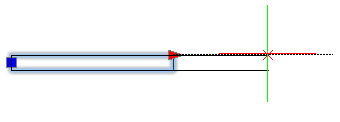

Örneğin, ekleme sırasında değiştirmek istediğinizi belirtmek için duvar boyunca doğrusal bir eleman yerleştirin (tek tutma noktasıyla). Duvarın uzunluğunu değiştirmek için Doğrusal elemana Esnet etkinliği atayın. Blok referansında, tutma noktası duvarı uzatmanıza olanak tanır.

Not: Elemanları ve etkinlikleri yalnızca belirli kombinasyonlarda kullanabilirsiniz. Bkz. ÖzelBlok Elemanları Hakkında.

Kısıtlamaların Eklenmesi

Objeler arasındaki ilişkileri belirtmek için ÖzelBlok tanımlarında Sınırlandırmalar kullanın. Blok Düzenleyicisi, ÖzelBlok tanımına ekleyebileceğiniz geometrik kısıtlamalar sağlar. Bkz. Geometrik Kısıtlamalar.

Ek olarak ÖzelBlok tanımı objeleri arasındaki belirtilen mesafe, uzunluk, çap, yarıçap ve açı değerlerini muhafaza etmek için Ölçümlendirme Sınırlandırma araçlarını kullanabilirsiniz.

Not: Ölçümlendirme Sınırlandırmaları, Blok Düzenleyicisi arayüzünde mevcut değildir.

Blok tanımına bir ölçümlendirme Sınırlandırması eklemek için:

1. Komut isteminde EditBlock yazın.
2. Grafik alanında Bloğu belirtin.
3. Bloğu Düzenle iletişim kutusunda Tamam öğesine tıklayın.
4. Blok Düzenleyicisinde, komut isteminde DimensionalConstraint yazın.
5. Komut istemlerine uygun hareket edin.
6. ÖzelBloğu kaydetmek için komut isteminde CBSave yazın.
