Görünüm Navigatörünü Kullanarak Görünüm Oryantasyonunu Değiştirme

Görünüm Navigatörü, bir modelin görünüm oryantasyonunu değiştirmeye yönelik kullanıcı dostu bir araçtır.

• Modelinizin standart ve izometrik görünümleri arasında geçiş yapın
• İzometrik görünümlerin WCS'ye veya etkin CCS'ye göre olup olmadığını kontrol edin
• Yansıtma modunu ayarlama
• Varsayılan görünüm tanımlama (Başlangıç Görünümü)

Modelinizin Standart ve İzometrik Görünümleri Arasında Geçiş Yapma

Görünüm Navigatörü, modelin görünümünü hızlı bir şekilde değiştirmek için önceden tanımlanmış bir dizi görünüm oryantasyonu sağlar.

• İç Halka, üst ve alt görünümleri ayarlamanızı sağlar.
• Dış Halka, modelinizin standart ve izometrik görünümleri arasında hızla geçiş yapmanızı sağlayan sekiz kesite sahiptir. Dış Halkanın her bir kesiti bir görünüme karşılık gelir. Bir kesite tıkladığınızda, yazılım sahneyi ilgili görünüme taşır.

Görünüm Yansıtma Modunu Değiştirme

Görünüm Navigatörü iki görünüm yansıtma modu sağlar:

• Paralel. Paralel yansıtma, yansıtma çizgilerinin birbirine paralel olduğu yansıtmadır. Paralel yansıtma objenin doğru bir görünümünü sağlar.
• Perspektif. Perspektif yansıtma, görünüm düzleminin göreli konumuna bağlıdır. Perspektif yansıtma objenin boyutunu korumaz ve bu nedenle daha gerçekçi bir temsil sağlar. Mesafe ne kadar fazla olursa objeler o kadar küçük olur.

Görünüm yansıtma modunu değiştirmek için:

1. Görünüm Navigatörünü görüntüleyin.
2. İmleci Görünüm Navigatörünün üzerine getirin, öğesine tıklayın ve aşağıdaki seçeneklerden birini belirleyin:
   • Paralel.
   • Perspektif.

Başlangıç Görünümünü Kullanma

Başlangıç görünümü, kaydedip daha sonra gerektiğinde uygulayabileceğiniz özel bir model görünümüdür.

Görünüm Navigatörünü kullanarak modelin herhangi bir görünümünü Başlangıç görünümü olarak tanımlayabilirsiniz. Kaydedilen görünümü daha sonra istediğiniz zaman uygulayabilirsiniz.

Başlangıç görünümünü tanımlamak için:

1. Grafik alanında uygun bir 2B veya 3B görünüm ayarlayın. Views komutunu kullanın.
2. İmleci Görünüm Navigatörünün üzerine getirin, öğesine tıklayın ve menüden Geçerli Görünümü Başlangıç Olarak Ayarla öğesini seçin.

Başlangıç görünümüne dönmek için:

• Aşağıdakilerden birini yapın:
  • İmleci Görünüm Navigatörünün üzerine getirin ve öğesine tıklayın.
  • İmleci Görünüm Navigatörünün üzerine getirin, öğesine tıklayın ve menüden Başlangıç öğesini seçin.

Görünüm Oryantasyonunu Etkin CCS'ye Göre Değiştirme

Görünüm Navigatörünü kullanarak etkin CCS veya WCS içindeki görünüm oryantasyonunu değiştirebilirsiniz.

Görünüm oryantasyonunu CCS'ye göre değiştirmek için:

1. Grafik alanında uygun bir CCS ayarlayın.
2. İmleci Görünüm Navigatörünün üzerine getirin, öğesine tıklayın ve menüden Görünüm Navigatörü Özellikleri öğesini seçin.
3. Görünüm Navigatörü Özellikleri iletişim kutusunda Etkin CCS'yi kullan öğesini seçin.

Örnek:

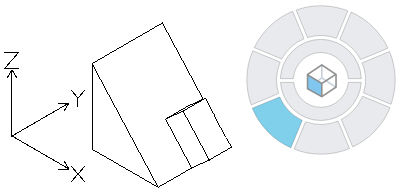

WCS

CCS

 CSS'yi kontrol etmek için CCS ve CSStyle komutlarını kullanın.
