�zelBlok Temel Bilgileri

�zelBloklar, bu bloklar� teknik resimlere eklerken ebatlar�n�, y�nlerini ve g�r�n��lerini h�zla de�i�tirmenize olanak tan�yan kurallar ve s�n�rland�rmalar tan�mlad���n�z Bloklard�r.

Projenizde �ok say�da benzer Blok varsa �zelBloklar� kullan�n. �zelBloklar, draft s�renizi ve y�netmeniz gereken Blok say�s�n� azalt�r.

�rne�in, bir teknik resimde etraf�nda sandalyeler olan dikd�rtgen bir masay� temsil eden tek bir �zelBlok tan�mlayabilirsiniz. Sandalyelerin boyutunu ve g�receli pozisyonlar�n� muhafaza ederken �e�itli uzunluklara sahip ba�ka masalar� temsil etmek i�in �zelBlok kullanabilirsiniz. �zelBlo�u, etraf�nda farkl� say�da sandalye bulunan veya farkl� �ekillerdeki masalar� temsil edecek �ekilde de�i�tirebilirsiniz.

�zelBlok tan�mlar�; geometrik objelere ek olarak elemanlar, etkinlikler ve s�n�rland�rmalar gibi �zel unsurlar i�erir:

• Elemanlar, tutma noktalar�n� ve �zelBlo�a y�nelik �zel �zellikleri tan�mlar.
• Etkinlikler, tutma noktalar�n� de�i�tirdi�inizde ve �zel �zelliklerde de�i�iklik yapt���n�zda �zelBlok referans�n�n nas�l hareket etti�ini veya de�i�ti�ini belirtir.
• S�n�rland�rmalar, �zelBlo�un objeleri aras�ndaki ili�kileri tan�mlar.

Blok D�zenleyicisinde Blok tan�m�na unsurlar ekleyerek herhangi bir mevcut Bloktan �zelBlok olu�turabilirsiniz.

�zelBlok unsurlar� �unlar� yapman�za olanak tan�r:

• Ta��, esnet, d�nd�r, �l�ekle, �o�alt ve aynala (eleman ve etkinlikler) i�lemlerine olanak tan�mak i�in bir Blo�un obje alt setinde ek tutma noktalar� olu�turun

  Nokta, do�rusal, polar, XY, d�nd�rme ve aynalama gibi elemanlar Blo�un geometrik objelerindeki tutma noktalar�n� tan�mlar. Her elemana etkinlikler uygulayabilirsiniz. Etkinlikler, Blok referans�nda komutlara benzer �ekilde �al���r. Bkz. Elemanlar�n Eklenmesi.

• �zel �zellikler i�in �nceden tan�mlanm�� k�meler ve de�erler tan�mlay�n

  �zel �zellik de�erlerinin yer ald��� bir listeyi �zelBlok ile ili�kilendirmek i�in de�er tablolar�n� kullanabilirsiniz. Bkz. �zelBloklarla Verilerin �li�kilendirilmesi.

• Blok objeleri aras�ndaki ili�kileri muhafaza etmek i�in belirgin s�n�rland�rmalar tan�mlay�n. K�s�tlamalarla �al��ma b�l�m�ne bak�n.
• Obje �l��mlendirmesini belirli de�erler ve art��larla (de�er setleriyle) s�n�rland�r�n
• Blok referans�nda g�r�nt�lenecek obje k�meleri tan�mlay�n

  Blok referans�nda hangi �zelBlok objelerinin g�r�nece�ini belirtmek i�in g�r�n�rl�k durumlar� ��esini kullanabilirsiniz. Bkz. �zelBlok Objelerinin G�r�n�rl���n� Kontrol Etme.

Bir teknik resme �zelBlok ekledikten sonra �zelBlo�u se�ebilir ve �zelBlok tan�m�nda ekledi�iniz tutma noktalar�n� ve �zel �zellikleri kullanarak g�r�n���n� de�i�tirebilirsiniz. �rne�in:

• Belirli k�s�tlamalar dahilinde Blok referanslar�n� de�i�tirin
• Bloktaki t�revler aras�nda se�im yap�n
• Belirli objeleri a�arak veya kapatarak g�r�n��� de�i�tirin
• �zelBloklar yerle�tirirken temel noktalar setinde dola��n
• �nceden tan�ml� setlerden ve de�erlerden formlar ve boyutlar belirtin

Not: Blok referanslar�n� �zelBlok tan�m� varsay�lan de�erlerine s�f�rlamak i�in ResetBlock komutunu kullan�n.

Basit Bloklar ve �zelBloklar Aras�ndaki Farklar

• Basit Blok referans�n�n fark�, Blok taban noktas�nda her zaman yaln�zca bir adet tutma noktas�n�n olmas�d�r. �zelBlok referans�, �zelBlok tan�m�nda belirtebilece�iniz ek tutma noktalar�na sahiptir.
• Basit bir Blo�un t�m Blok referanslar� ayn� g�r�n�r. Bununla birlikte Blok referans�n�n de�i�tirilmesi Blok tan�m�n� ve t�m Blok referanslar�n� de�i�tirir. �zelBlok referanslar�, farkl� g�r�n��lere sahip olabilir ve �zelBlok tan�m�ndan �zerlerinde ayr� ayr� de�i�iklik yapabilirsiniz. Bir �zelBlok referans� de�i�tirildi�inde t�m referanslar g�ncellenmez.

Blok D�zenleyicisi

Blok D�zenleyicisi, Bloklar�n geometrik objelerini �izebilece�iniz ve de�i�tirebilece�iniz bir ortamd�r. Ek olarak Blok D�zenleyicisi, bir �zelBlok tan�m�na s�n�rland�rmalar, elemanlar ve etkinlikler ekleyebilece�iniz ara�lar sa�lar.

Blok D�zenleyicisini a�mak i�in EditBlock komutunu kullan�n. Bkz. Blok D�zenleyicisini Kullanma.

Not: Blok D�zenleyicisi a��ld���nda yaln�zca �zelBlok geometrisi g�r�nt�lenir. Koordinat sisteminin orijini, Blok yerle�tirme noktas�ndad�r.

Elemanlar�n ve Etkinliklerin Eklenmesi

Blok tan�m�na elemanlar ve etkinlikler eklemek i�in istedi�iniz zaman Blok D�zenleyicisini kullanabilirsiniz. B�ylece Blo�u teknik resme ekledikten sonra Blok g�r�n���n� kontrol edebilirsiniz.

Etkinlikler, Blo�un nas�l de�i�tirilece�ini belirtirken Elemanlar, ili�kili etkinli�in etkiledi�i �zelBlok objelerini belirtir.

Blok D�zenleyicisinde Blok tan�m�n� a��n, Blok referans�nda de�i�iklik yapmak istedi�iniz objelerin her birine uygun eleman� yerle�tirin ve gerekli etkinlikleri uygulay�n. Eleman, Blok D�zenleyicisi d���nda g�r�n�r olan tutma noktalar�n� ve �zel �zellikleri tan�mlar.

Blok referans�nda her bir eleman, bir etkinlikle ili�kilendirilmi� �zel bir tutma noktas� olarak g�r�n�r. Eleman taraf�ndan tan�mlanan �zel �zellikler �zellikler paletinde �zel ��esi alt�nda g�r�n�r. Bir tutma noktas�n� ta��mak veya �zellik �zerinde de�i�iklik yapmak ili�kili etkinli�i tetikler ve bu da �zelBlok referans�n�n g�r�n���n� de�i�tirir.

�rnek:

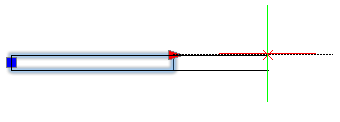

�rne�in, ekleme s�ras�nda de�i�tirmek istedi�inizi belirtmek i�in duvar boyunca do�rusal bir eleman yerle�tirin (tek tutma noktas�yla). Duvar�n uzunlu�unu de�i�tirmek i�in Do�rusal elemana Esnet etkinli�i atay�n. Blok referans�nda, tutma noktas� duvar� uzatman�za olanak tan�r.

Not: Elemanlar� ve etkinlikleri yaln�zca belirli kombinasyonlarda kullanabilirsiniz. Bkz. �zelBlok Elemanlar� Hakk�nda.

K�s�tlamalar�n Eklenmesi

Objeler aras�ndaki ili�kileri belirtmek i�in �zelBlok tan�mlar�nda S�n�rland�rmalar kullan�n. Blok D�zenleyicisi, �zelBlok tan�m�na ekleyebilece�iniz geometrik k�s�tlamalar sa�lar. Bkz. Geometrik K�s�tlamalar.

Ek olarak �zelBlok tan�m� objeleri aras�ndaki belirtilen mesafe, uzunluk, �ap, yar��ap ve a�� de�erlerini muhafaza etmek i�in �l��mlendirme S�n�rland�rma ara�lar�n� kullanabilirsiniz.

Not: �l��mlendirme S�n�rland�rmalar�, Blok D�zenleyicisi aray�z�nde mevcut de�ildir.

Blok tan�m�na bir �l��mlendirme S�n�rland�rmas� eklemek i�in:

1. Komut isteminde EditBlock yaz�n.
2. Grafik alan�nda Blo�u belirtin.
3. Blo�u D�zenle ileti�im kutusunda Tamam ��esine t�klay�n.
4. Blok D�zenleyicisinde, komut isteminde DimensionalConstraint yaz�n.
5. Komut istemlerine uygun hareket edin.
6. �zelBlo�u kaydetmek i�in komut isteminde CBSave yaz�n.
