Teknik Resimleri Otomatik Olarak Yass�la�t�rma

Teknik resimleri otomatik olarak yass�la�t�rmak i�in Flatten komutunu kullan�n.

Teknik resmin t�m objelerini veya yaln�zca belirli bir alt k�meyi yass�la�t�rabilirsiniz. �rne�in SmartSelect komutu, obje k�melerini kategoriye g�re se�menize olanak tan�r.

Not: Yass�la�t�rma i�leminden sonra, ortaya ��kan 2B objeler orijinal Katmanlar�n�, �izgiStillerini ve renklerini korur.

�unlar� yapabilirsiniz:

• 3B modelden 2B g�sterim olu�turun

  Bir 3B modelin 2B g�r�n�m�n� veya 3B g�r�n�m�n� yass�la�t�rd���n�zda, komut belirtilen 3B objeleri ge�erli g�r�nt�leme plan�na yans�t�r. Model g�r�n�m� 2B objeler kullan�larak olu�turulur.

• Bilinmeyen Z koordinatlar�na sahip teknik resimleri d�zeltme

  Bir teknik resim �zerinde �al���rken, teknik resmin kal�nl�k, y�kselti veya 2B obje i�in temsil edici olmayan di�er �zellikleri olabilir.

  Teknik resimde Z koordinatlar� olup olmad���n� kontrol etmek i�in a�a��daki ara�lardan birini kullan�n:

  • RollView komutlar�
  • G�r�n�m Navigat�r�

Not: A�a��daki durumlarda do�ruluk kayb� meydana gelebilir:

• Gizli �izgiler olmadan yass�la�t�rma
• Perspektif g�r�n�m� yass�la�t�rma

2B objeye y�kselti veya Z koordinat� ekleyebilen �zellikler:

Obje	�zellikler
�oklu �izgi, Tarama, Bulut	Y�kselti
�izgi	Ba�lang�� Z, Biti� Z
Daire, Yay, Elips	Merkez Z
Spline	S��d�rma Noktas� Z
Detayland�rma Objeleri	Konum Z

Bilinmeyen Z koordinatlar�na sahip bir teknik resmi yass�la�t�rmak i�in:

1. A�a��dakilerden birini yap�n:
   Men�de, XtraTools> De�i�tir> Yass�la�t�r ��esine t�klay�n.
   �eritte, XtraTools> De�i�tir> Yass�la�t�r ��esine t�klay�n.
   • �eritte, Ba�lang�� > Ara�lar > Yass�la�t�r ��esine t�klay�n.
   • Flatten yaz�n.
2. Teknik resmin Z koordinat� 0'dan farkl� olan t�m objelerini se�in.

Alternatif olarak, farkl� Z koordinatlar�na sahip objeleri se�mek i�in SmartSelect komutunu kullanabilirsiniz.

3. Enter tu�una bas�n.
4. Gizli �izgilerin kald�r�l�p kald�r�lmayaca��n� belirlemek i�in Yes veya No yaz�n.

   Teknik resim yass�la�t�r�l�r. T�m Z koordinatlar� 0'd�r.

�rnek:

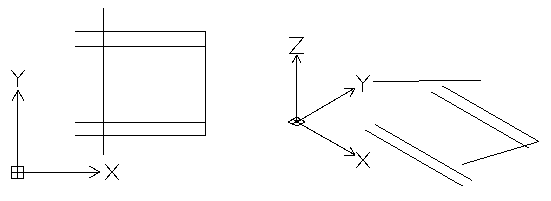

2B gibi g�r�nen bir teknik resmin �stten g�r�n�m�	3B g�r�n�m, Z koordinat�na sahip objeleri g�sterir

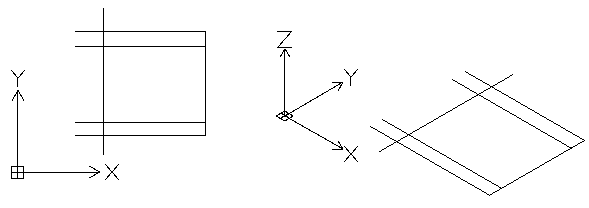

Yass�la�t�r�lm�� �st g�r�n�m	3B g�r�n�m t�m objelerin ayn� d�zlemde oldu�unu g�sterir

Bir modelin 3B g�r�n�m�n� yass�la�t�rmak i�in:

1. Grafik alan�nda uygun bir 3B g�r�n�m ayarlay�n. Views komutunu kullan�n.
2. A�a��dakilerden birini yap�n:
Men�de, XtraTools> De�i�tir> Yass�la�t�r ��esine t�klay�n.
�eritte, XtraTools> De�i�tir> Yass�la�t�r ��esine t�klay�n.
• �eritte, Ba�lang�� > Ara�lar > Yass�la�t�r ��esine t�klay�n.
• Flatten yaz�n.
3. Teknik resmin t�m objelerini se�in.

   Alternatif olarak, yass�la�t�r�lacak objeleri se�mek i�in SmartSelect komutunu kullanabilirsiniz.

4. Enter tu�una bas�n.
5. Gizli �izgilerin kald�r�l�p kald�r�lmayaca��n� belirlemek i�in Yes veya No yaz�n.

3B g�r�n�m, ge�erli g�r�nt�leme d�zleminde yass�la�t�r�l�r. 2B g�sterim 2B objeler kullan�larak olu�turulur.

�rnek:

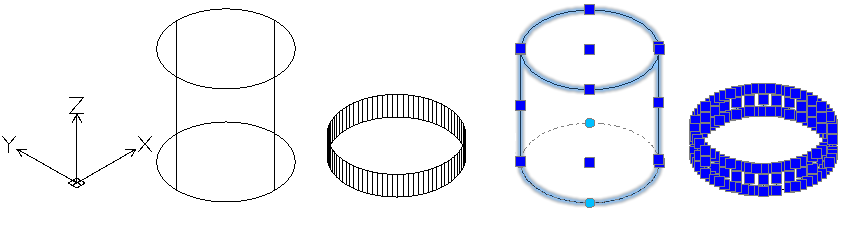

Bir silindir ve kal�nl��a sahip bir daire

Bir modelin 3B g�r�n�m�	Yass�la�t�r�lm�� 3B g�r�n�m

Eri�im

Komut: Yass�la�t�r
