建構 2D 渦捲線和 3D 螺旋曲線

使用 Helix 指令可建構 2D 渦捲線和 3D 螺旋曲線。

渦捲線和螺旋曲線是獨立的圖元。您可經由 2D 渦捲線和 3D 螺旋曲線來產生螺紋、彈簧及螺旋階梯。例如，您可以沿著螺旋曲線掃出 2D 圖元，然後產生螺紋螺栓。

您可以產生下列圖元：

您可以在軸的周圍產生 3D 螺旋曲線，以定義其位置。您可指定兩個點 (基準中心點和頂端中心點)，或指定基準中心點和高度，以定義軸。螺旋曲線軸可以是垂直或傾斜的。

產生螺旋曲線後，您可使用圖元掣點或屬性選單來修改。請參閱修改 2D 渦捲線和 3D 螺旋曲線。

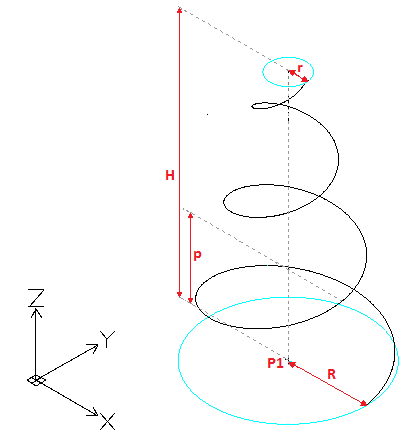

螺旋曲線參數

若要繪製螺旋曲線，請指定以下參數：

軸位置。定義螺旋曲線位置。指定軸的基準中心點和終點。
底面半徑或底面直徑。指定底面半徑或底面直徑，以定義螺旋曲線底面 (由上往下看，螺旋曲線所產生的圓圈)。
頂面半徑或頂面直徑。透過頂面半徑或直徑來定義螺旋曲線頂面圓圈。底面和頂面半徑或直徑不得為零。
- 若要產生圓柱螺旋曲線，請在底面半徑 (或直徑) 和頂面半徑 (或直徑) 指定相同的值。
- 若要產生圓錐形螺旋曲線，請在底面半徑 (或直徑) 和頂面半徑 (或直徑) 指定不同的值。
高度。在 Z 軸定義螺旋曲線的高度和方向。
- 正值。在 Z 軸的正向產生螺旋曲線 (渦捲線)。
- 0 (零)。產生 2D 渦捲線。
- 負值。在 Z 軸的負向產生螺旋曲線 (渦捲線)。
旋轉。指定螺旋曲線的旋轉數。指定高度後，指令會繪製平均分佈的指定旋轉數。
間距。指定沿著螺旋曲線軸量測的兩個旋轉間的距離。如果您指定螺距，即會自動計算旋轉數。螺距越長，旋轉數越低。
方向。定義螺旋曲線扭轉的方向：順時針 (CW) 或逆時針 (CCW)。

旋轉數 = 3

您可指定以下項目來產生 3D 螺旋曲線：

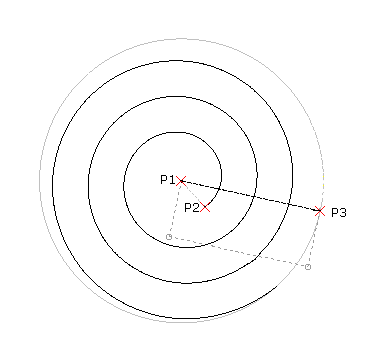

若要建構 2D 渦捲線：

執行下列動作之一：
- 在功能區上，按一下首頁 > 繪製 > 螺旋曲線。
- 在功能表上，按一下繪製 > 螺旋曲線。
- 鍵入 Helix。
在圖面中指定基準中心點 (P1)，來定義 2D 渦捲線的位置。
執行下列動作之一：
- 指定一個點 (P2) 來定義基準半徑。
  此點會定義起點。

  - 或 -

  執行下列動作：
  1. 鍵入一個值來定義基準半徑。
  2. 指定開始角度。
- 指定直徑選項並執行下列動作：
  1. 指定底面直徑。
  2. 指定 2D 渦捲線起點或鍵入開始角度值。

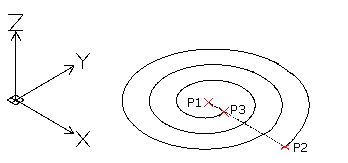

指定頂面半徑 (P3)。
- 或 -

指定直徑選項並指定頂面直徑。
視需要指定方向和旋轉選項。請參閱螺旋曲線參數。
例如，指定 5 為旋轉數。
指定 0 為螺旋曲線的高度。

產生渦捲線後，您可使用圖元掣點或屬性選單來修改。請參閱修改 2D 渦捲線和 3D 螺旋曲線。

若要建構 3D 螺旋曲線：

執行下列動作之一：
- 在功能區上，按一下首頁 > 繪製 > 螺旋曲線。
- 在功能表上，按一下繪製 > 螺旋曲線。
- 鍵入 Helix。
在圖面中指定基準中心點 (P1)，來定義螺旋曲線位置。
執行下列動作之一：

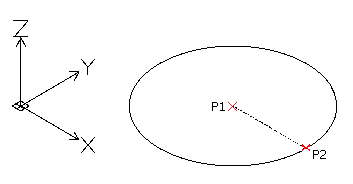

- 指定一個點 (P2) 來定義基準半徑。
  此點會定義螺旋曲線起點。

  - 或 -
- 執行下列動作：
  1. 鍵入一個值來定義基準半徑。
  2. 指定開始角度。
- 或 -

指定直徑選項並執行下列動作：
1. 指定底面直徑。
2. 指定螺旋曲線起點或鍵入開始角度值。
指定頂面半徑 (P3)。
- 或 -

指定直徑選項並指定頂面直徑。

注意：頂面半徑 (或直徑) 的預設值一律會是底面半徑 (或直徑) 值。使用頂面半徑 (或直徑) 的預設值來產生圓柱 3D 螺旋曲線。

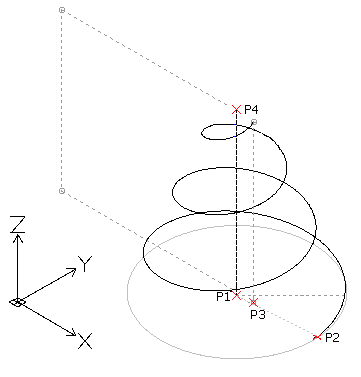

指定螺旋曲線的高度 (P4)。

- 或 -

視需要使用下列選項。請參閱螺旋曲線參數。

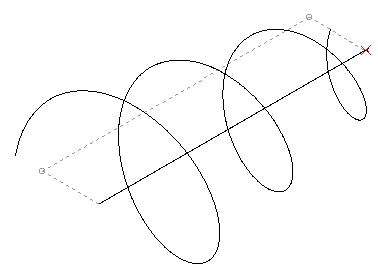

- 軸端點。指定螺旋曲線軸的終點。終點會定義軸的長度和螺旋曲線的方向。
  提示：您可在 3D 環境的任意處指定軸終點。使用此選項繪製特定角度的螺旋曲線。
- 方向。指定螺旋曲線的扭轉方向。
- 間距。指定螺旋曲線兩個旋轉間的距離。
- 旋轉。指定螺旋曲線的旋轉數。
按 Enter 鍵。
產生螺旋曲線後，您可使用圖元掣點或屬性選單來修改。請參閱修改 2D 渦捲線和 3D 螺旋曲線。
