從工程圖產生 SketchUp 檔案

SketchUp 是一款互動式 3D 建模應用程式，讓您檢視和調整 3D 模型。

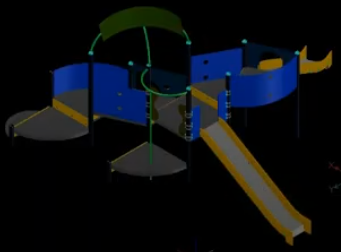

使用 ExportSketchUp 指令可以將目前工程圖儲存至 SketchUp (SKP) 檔案。指令可轉換 2D 圖元和 3D 實體。所產生的 SKP 檔案與 SketchUp 相容。

注意：複雜的設計可能無法完美轉換。

要從工程圖產生 SketchUp 檔案：

1. 輸出至 SketchUp 之前，請盡可能先簡化工程圖。檢閱檔案並移除、凍結或清除任何可能使檔案轉換更加複雜的不必要項目。

   注意：指令不會輸出下列項目：

   • 影像
   • 底圖
   • 色彩
2. 按一下檔案 > 輸出 > 輸出 SketchUp (或鍵入 ExportSketchUp)。
3. 在對話方塊中，導覽至要儲存檔案的資料夾。
4. 在檔案名稱中，輸入檔案的名稱。
5. 按一下儲存。

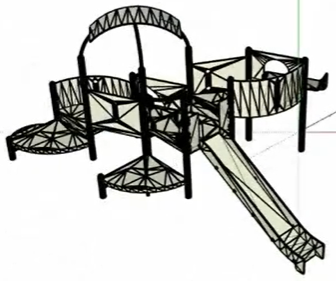

   輸出程序完成後，您可以在 SketchUp 中開啟檔案，並繼續處理模型。



存取方式

應用程式功能表：檔案 > 輸出 > 輸出 SketchUp

指令： ExportSketchUp
