為 BIM 圖元加上標籤

使用 BIMLabel 指令，在 BIM 工程圖中為 BIM 圖元加上標籤以提供詳細資訊。

軟體提供了標籤庫，其中包含每個 BIM 圖元類別的一組預先定義的標籤。此外，您可以定義自訂標籤，以顯示 BIM 圖元的其他屬性。

標籤會保持與 BIM 圖元相關聯，並於您修改 BIM 模型時自動更新。

指令可讓您：

其他專用工具可讓您個別或一次為下列 BIM 圖元加上標籤：

產生標籤的專用工具會在 BIM 功能區標籤的註記面板上以快顯功能表的方式分組。

為指定的 BIM 圖元加上標籤：

注意：開始之前，請確定您要作為標籤使用的圖塊存在。

隔離您要在其中為 BIM 圖元加上標籤的 BIM 工程圖。
執行下列動作之一：
- 在功能區上，按一下 BIM > 註記 > 插入標籤。
- 在功能表上，按一下 BIM > 標籤 > 插入標籤。
- 鍵入 BIMLabel。
鍵入圖塊定義的名稱，然後按下 Enter 鍵。
注意：此指令使用指定的圖塊來為所有指定的 BIM 圖元加上標籤，無論其類型為何。
在圖面中，指定要加上標籤的 BIM 圖元，然後按下 Enter 鍵。
會為所有指定的 BIM 圖元加上標籤。

依類別為 BIM 圖元加上標籤：

隔離您要在其中為 BIM 圖元加上標籤的 BIM 工程圖。
執行下列動作之一：
- 在功能區上，按一下 BIM > 註記 > 插入標籤。
- 在功能表上，按一下 BIM > 標籤 > 插入標籤。
- 鍵入 BIMLabel。
指定圖塊定義。
指定類別選項。
指定您要加上標籤的 BIM 圖元類別：
- 鍵入類別的名稱，然後按下 Enter 鍵。
  - 或 -

  指定 ? 選項以在指令視窗中列出可用的類別。
在圖面中，指定一組 BIM 圖元。
只會為指定類別的 BIM 圖元加上標籤。

注意：如果您未指定類別，此指令將會針對所選範圍中的所有 BIM 圖元使用相同的標籤。

使用「窗」標籤來為 .dwg 檔案內的窗圖元編號。

您可以從 BIM 工程圖或一組指定的窗圖元中為所有窗圖元加上標籤。選擇組可能包含各種 BIM 圖元。將只會為窗圖元加上標籤。

為指定的窗加上標籤：

注意：開始之前，請確定您要作為標籤使用的圖塊存在。

隔離您要在其中為 BIM 圖元加上標籤的 BIM 工程圖。
或者，為窗圖元指定預設標籤：
- 在 BIM 標籤庫調色盤中，用右鍵按一下窗類別中的標籤，然後選擇設為視窗預設值。
執行下列動作之一：
- 在功能區上，按一下 BIM > 註記 > 為視窗加上標籤。
- 在功能表上，按一下 BIM > 標籤 > 為視窗加上標籤。
- 鍵入 BIMLabel。
如果您未指定預設標籤，請指定圖塊定義。
在圖面中指定您要加上標籤的窗，然後按下 Enter 鍵。
注意：選擇組可能包含任何 BIM 圖元。將只會為窗圖元加上標籤。

為 BIM 工程圖中的所有窗加入標籤：

注意：開始之前，請確定您要作為標籤使用的圖塊存在。

隔離您要在其中為 BIM 圖元加上標籤的 BIM 工程圖。
或者，為窗圖元指定預設標籤：
- 在 BIM 標籤庫調色盤中，用右鍵按一下窗類別中的標籤，然後選擇設為視窗預設值。
執行下列動作之一：
- 在功能區上，按一下 BIM > 註記 > 為所有視窗加上標籤。
- 在功能表上，按一下 BIM > 標籤 > 為所有視窗加上標籤。
如果您未指定預設標籤，請指定圖塊定義。
工程圖中的所有窗圖元都會加上標籤。

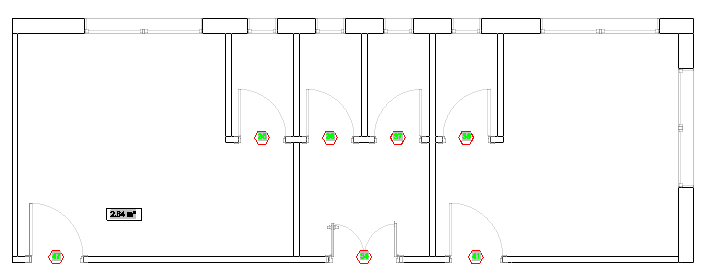

使用門標籤來為 .dwg 檔案內的門圖元編號。

您可以從 BIM 工程圖或一組指定的門圖元中為所有門圖元加上標籤。選擇組可能包含各種 BIM 圖元。將只會為門圖元加上標籤。

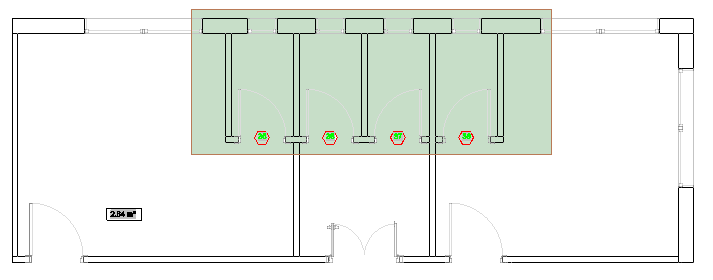

為指定的門加上標籤：

注意：開始之前，請確定您要作為標籤使用的圖塊存在。

為 BIM 工程圖中的所有門加入標籤：

注意：開始之前，請確定您要作為標籤使用的圖塊存在。

隔離您要在其中為 BIM 圖元加上標籤的 BIM 工程圖。
或者，為門圖元指定預設標籤：
- 在 BIM 標籤庫調色盤中，用右鍵按一下門類別中的標籤，然後選擇設為門預設值。
執行下列動作之一：
- 在功能區上，按一下 BIM > 註記 > 為所有門加上標籤。
- 在功能表上，按一下 BIM > 標籤 > 為所有門加上標籤。
- 鍵入 BIMLabel 並指定門類別。
如果您未指定預設標籤，請指定圖塊定義。
工程圖中的所有門圖元都會加上標籤。

存取

指令：BIMLabel

功能區：BIM > 註記 > 插入標籤
