修剪參考與圖塊
實際上，當您只需要處理參考 (參考的工程圖檔案) 或圖塊的一部分時，會有一些情況。您可以將整個參考修剪至邊界所定義的區域，並僅顯示您要處理的部分，而不顯示整個參考。
使用 ClipReference 指令將參考或圖塊修剪至由指定邊界定義的區域。此指令會隱藏指定邊界之外的所有圖元。

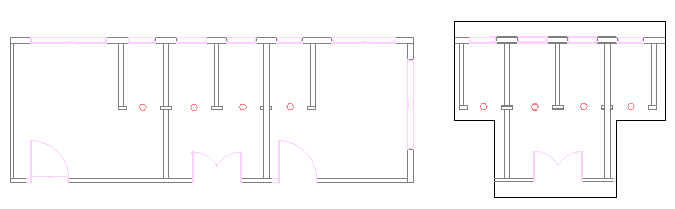

範例：
您可以根據參考或圖塊產生一個修剪邊界。修剪邊界可以是聚合線、矩形或多邊形。
指令會在參考與修剪邊界之間產生連結。移動修剪邊界也會移動參考。複製或旋轉修剪的參考也會將邊界納入考量。
當您不再需要修剪邊界時，可以將其刪除。刪除修剪邊界並不會刪除參考。
指令的選項可讓您執行下列操作：
- 動態變更邊界
- 反轉要隱藏的區域
- 隱藏或顯示邊界
- 指定將指令與 3D 圖元搭配使用時的修剪深度
如果您選擇參考且功能區已在使用中，則會出現參考關聯標籤。關聯標籤會將常用的選項和工具分組，以搭配參考使用。
調整修剪邊界大小
此外，您可以使用抓取點變更修剪邊界的形狀或大小。框架上的特殊抓取點可讓您反轉框架。
注意：變更邊界並不會修改參考工程圖檔案中的圖元。
在修剪邊界中可用的抓取點：
| 抓取點 | 圖示 | 修改 |
|---|---|---|
| 標準 |  |
伸展、調整大小 |
| 反轉 |  |
反轉要隱藏的區域 |
範例：
要修剪參考或圖塊：
- 指定您想要在其中套用修剪邊界的參考或圖塊，然後按 Enter 鍵。
- 按一下修改 > 修剪 > 參考 (或鍵入 ClipReference)。
- 執行下列動作之一：
- 在功能表上，按一下修改 > 修剪 > 參考。
- 在功能區上，按一下插入 > 參考 > 管理參考 > 修剪。
- 鍵入 ClipReference。
- 指定一個選項：
- 邊界：產生新的修剪邊界。如果修剪邊界已經存在於參考或圖塊中，系統會提示您刪除舊的邊界。指定選項：
- 反轉修剪：讓您反轉修剪邊界的顯示。使用選項以顯示邊界外部的圖元，或是回復先前的模式。
- 多邊形：讓您透過指定點的方式，將不規則多邊形定義為修剪邊界。
- 矩形：可讓您透過指定兩個相對點，在要保留的區域周圍定義矩形修剪邊界。
- 選擇聚合線：可讓您選擇現有聚合線作為修剪邊界。圓弧線段會取消曲線。
- 修剪深度 (用於 3D 修剪參考或圖塊)：將前視平面與後視平面設定為與修剪邊界平行。您藉由指定修剪點選擇平面。使用推斷來選擇幾何。指定選項：
- 距離：使用與修剪邊界的指定距離產生前視平面與後視平面。
- 移除：移除修剪平面。
- 刪除：移除修剪邊界。
- 關閉：關閉修剪邊界以完整顯示參考或圖塊。修剪邊界會被保留，您稍後可以再次啟動。
- 開啟：開啟修剪邊界，只顯示修剪邊界內部的參考或圖塊部份。
- 聚合線：從您以前產生的修剪邊界產生聚合線 (使用矩形和多邊形選項)。
- 邊界：產生新的修剪邊界。如果修剪邊界已經存在於參考或圖塊中，系統會提示您刪除舊的邊界。指定選項：

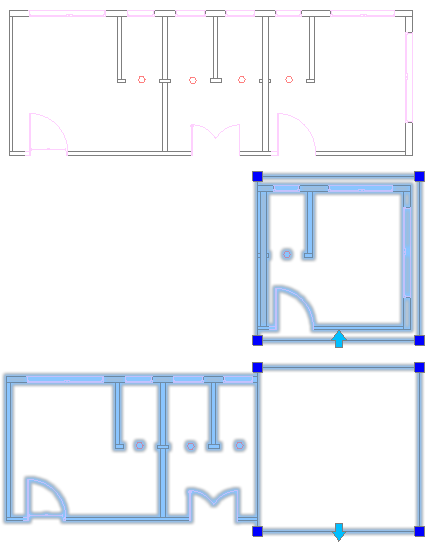

反轉修剪的參考：
- 按一下修剪邊界以反轉顯示抓取點。
- 按一下邊界第一邊緣中點處的抓取點 。
範例：
存取
指令：ClipReference
功能表：修改 > 修剪 > 參考
功能區：插入 > 參考 > 修剪 > 參考
關聯功能區：參考 > 修剪
