使用工程圖標籤

使用 DrawingTabs 指令於工程圖視窗區域上方顯示工程圖標籤。HideDrawingTabs 指令可隱藏工程圖標籤。

工程圖標籤提供一種簡易方法可控制多個開啟的工程圖。

啟用的工程圖標籤是白色；所有其他工程圖標籤是灰色。當游標停放在標籤上，工具提示會顯示工程圖檔案的完整路徑和完整名稱 (僅適用於已儲存的工程圖)。

標籤列的捷徑功能表提供可控制標籤的檔案指令與選項。

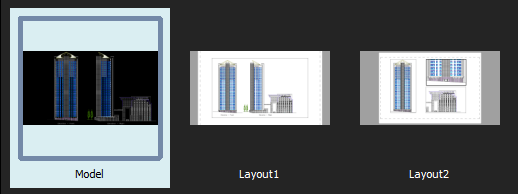

當您將游標停放在標籤上，預覽窗格會顯示開啟的工程圖的每個工作空間 (模型或配置圖頁) 縮圖。在儲存工程圖或於工作空間之間切換時會更新預覽。如果不是所有縮圖都符合預覽窗格大小，窗格底部的箭頭可向右或向左捲動縮圖。

預覽窗格

您可以拖曳工程圖標籤來調整其順序。

若已開啟多個工程圖，則標籤列會顯示：

• 按一下列出所有工程圖  可顯示所有開啟的工程圖清單，然後視需要選擇一個工程圖。
• 按一下  或  以想要的方向移動標籤列上的標籤。

工程圖標籤上的檔案名稱結尾以星號 (*) 標示，代表工程圖未儲存。

您也可以設定喜好設定來顯示或隱藏工程圖標籤列，以及選擇預覽窗格顯示模式。

您可以按一下、按住並拖曳主要應用程式以外的工程圖標籤，將工程圖顯示為浮動視窗。浮動工程圖視窗可讓您在相同工作階段中同時處理多個工程圖。此外，您可以在第二個螢幕上浮動工程圖。

注意：您可以從主要應用程式存取指令視窗、功能表和功能區，以存取所有浮動工程圖視窗。

若要加入新的工程圖標籤︰

• 按一下最後一個工程圖標籤旁的 。

  如果沒有開啟任何工程圖，工程圖標籤列會在左側顯示加號圖示。

  新的工程圖會使用預設的工程圖範本 (類似 SmartNew 指令)。

要關閉工程圖標籤：

• 執行下列動作之一：
  • 按一下工程圖標籤上的  以關閉。
  • 將游標移至工程圖標籤上方並按一下滑鼠中鍵即可關閉。

  如果工程圖在上次儲存之後已經有變更，會出現一個提示詢問是否要儲存變更。

要切換到另一個工程圖：

• 按一下要顯示工程圖的標籤。

  - 或 -

• 按下 Ctrl+Tab 可循環顯示開啟的工程圖標籤。

要切換到工程圖的特定工作空間：

1. 將游標停放在特定的工程圖標籤。

   標籤下方會出現預覽窗格，顯示模型與所有配置圖頁，且啟用的工作空間會強調顯示。

2. 從預覽窗格選擇一個縮圖 (模型或配置圖頁)。

   所選的工作空間會顯示。

要使用捷徑功能表控制工程圖標籤：

• 用右鍵按一下工程圖標籤或 圖示，然後從捷徑功能表選擇一個選項：
  • 新增。以範本工程圖開始新的工程圖。
  • 開啟。開啟現有的工程圖。
  • 從雲端開啟。顯示雲端儲存區選單，並可讓您從其中一個雲端儲存區帳戶中選擇工程圖。
  • 儲存。以目前的檔案名稱儲存工程圖。
  • 全部儲存。儲存所有開啟的工程圖。
  • 另存新檔。使用不同的名稱儲存工程圖。
  • 關閉。關閉啟用的工程圖。
  • 儲存至雲端。顯示雲端儲存區選單，並可讓您將目前工程圖儲存至其中一個雲端儲存區帳戶。
  • 全部關閉。退出所有開啟的工程圖但不結束程式。
  • 關閉其他工程圖。關閉所有開啟的工程圖，啟用的工程圖除外。
  • 設為第一個標籤。將您用右鍵按一下的標籤設定為第一個工程圖標籤，並使其成為啟用的標籤。
  • 設為最後一個標籤。將您用右鍵按一下的標籤設定為最後一個工程圖標籤，並使其成為啟用的標籤。
  • 開啟包含的資料夾。在單獨的視窗中顯示作業系統的檔案管理員，並指向所選工程圖標籤的檔案所在的資料夾。

  注意：如果一個或多個工程圖在上次儲存之後已經有變更，在您儲存或關閉工程圖時，會出現一個提示詢問是否要儲存變更。

若要調整工程圖標籤的順序：

• 選擇一個標籤，然後沿著標籤列將其拖曳至不同的位置。

要將工程圖標籤移至第一個或最後一個位置：

• 用右鍵按一下工程圖標籤，然後按一下設為第一個標籤或設為最後一個標籤。

若要從主要應用程式浮動工程圖標籤：

1. 按一下、按住並拖曳工程圖標籤，將視窗拉出主要應用程式。
2. 在相同畫面或其他畫面 (若有) 上拖放工程圖標籤。

按下 Ctrl + Tab 可在浮動工程圖視窗之間導覽。

若要將浮動工程圖傳回主要應用程式：

1. 按住浮動工程圖標籤。
2. 將工程圖標籤拖放到主要應用程式的工程圖標籤列上。

要設定工程圖標籤的喜好設定：

1. 執行下列動作之一：
   • 按一下工具 > 選項 (或鍵入 Options)。

     按一下選項對話方塊中的系統選項 。

   • 鍵入 SystemOptions。
2. 展開顯示 > 工程圖標籤來設定下列項目：
   • 顯示工程圖標籤。控制工程圖視窗區域上方的工程圖標籤顯示方式。
   • 在顯示設定中，選擇下列其中一個選項：
     • 列表檢視。顯示工作空間的非圖形清單。
     • 面板預覽。在標籤下方顯示每個工程圖工作空間 (模型和配置圖頁) 的縮圖 (預設值)。
3. 按一下確定。

存取方式

指令：DrawingTabs
