藉由沿著路徑掃出 2D 圖元以產生 3D 實體

使用 Sweep 指令可以藉由沿著路徑掃出現有 2D 圖元，產生獨特的實體素材或曲面。您可以沿著路徑掃出一個以上旳圖元。這些圖元必須位於同一平面上。

沿著封閉的曲線依路徑掃出的圖元會產生實體物件，而沿著線條或開放邊界掃出的圖元會產生曲面。

您可以掃出下列圖元：

• 不規則曲線、聚合線和線條
• 2D 實體
• 圓弧和圓形
• 橢圓和橢圓弧
• 局部範圍
• 軌跡

注意：要掃出的圖元可以任意安排，例如相鄰或嵌套。

您可以使用下列圖元作為路徑：

• 不規則曲線、開放聚合線和線條
• 實體、曲面和網格邊線子圖元
• Helix
• 圓弧和圓形
• 橢圓和橢圓弧
• 任何封閉的曲線

掃出屬性

在屬性調色盤中，您可以指定下列已掃出圖元的屬性：

• 輪廓旋轉。以指定的角度旋轉表面或路徑上的實體。
• 沿路徑縮放。相較於產生之圖元的開始，指定產生之圖元結束時的縮放係數。
• 沿路徑扭轉。指定端點相對於產生圖元之起點的旋轉角度。

若要藉由沿著路徑掃出物件以產生實體或曲面：

1. 按一下實體 > 繪製 > 掃出 (或鍵入 Sweep)。
2. 可以選擇使用類型選項，指定是否產生曲面或實體。
3. 選擇要掃出的圖元，然後按下 Enter 鍵。

   注意：您可以在任意安排中指定一或多個圖元 (相鄰、嵌套圖元)。

4. 選擇決定掃出路徑的圖元。
5. - 或 -
6. 使用對正、基準點、比例和扭轉指定掃出選項，然後選擇決定掃出路徑的圖元：

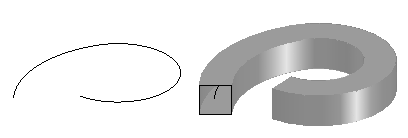

   • 對正：除非另有決定，否則要掃出的圖元會與路徑垂直對正。



   • 基準點：指定要掃出的圖元的基準點。

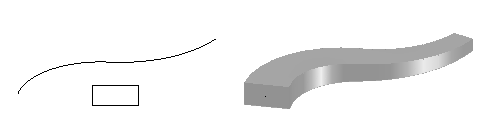

   • 比例：指定要掃出的圖元的縮放係數。從路徑的起點到端點會套用縮放。您可以選擇使用參考選項，依據指定參考長度調整指定圖元的比例。

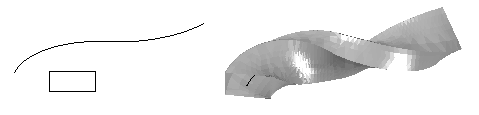

   • 扭轉：設定沿著路徑的總計長度掃出的圖元的扭轉角度。扭轉角度可指定沿著掃出路徑的旋轉量。您可以選擇使用傾斜選項，允許圖元沿著掃出路徑掃出旋轉。



存取方式

指令：Sweep

功能表：實體 > 繪製 > 掃出
