-EditBlockAttribute

使用 -EditBlockAttribute 指令可以編輯多個圖塊副本中同一變數屬性的值和文字選項。

若要修改圖塊屬性的屬性 (例如圖層和文字樣式)，請使用 EditXBlockAttribute 指令。

這是 EditBlockAttribute 指令的指令視窗變式。

您可以取代所有圖塊的所有或僅一部分屬性值，或只有選擇的圖塊上執行。此外，您可以個別變更位置、高度、角度和樣式。

若要根據名稱和值指定圖塊屬性，請使用星號 (*) 來過濾。視窗選擇會傳回有指定值的所有屬性，並在其名稱中包含指定字串。

您可以：

• 一次編輯一個圖塊屬性
• 編輯數個圖塊屬性

注意：您不可以在鎖定的圖層中編輯圖塊屬性值。

若要一次編輯一個圖塊屬性：

一次取代一個圖塊屬性時，您可以編輯所有屬性或只編輯部分屬性。此外，您可以變更位置、高度、角度和樣式。

注意：圖塊屬性必須可見並且與 CCS 平行。

1. 在指令提示中鍵入 -EditBlockAttribute。
2. 鍵入 Yes，然後按下 Enter，以指定要逐一編輯圖塊屬性。
3. 指定圖塊的名稱，然後按下 Enter。

   您可以指定數個圖塊：使用 * 代表字元字串來鍵入搜尋字串，以選擇圖塊。例如，鍵入「A*」可以選擇名稱以 A 開頭的所有圖塊。

4. 指定圖塊屬性的名稱，然後按下 Enter。

   您可以指定數個圖塊屬性：使用 * 代表字元字串來鍵入搜尋字串以選擇圖塊屬性。例如，鍵入「A*」可以選擇名稱以 A 開頭的所有圖塊屬性。

5. 指定圖塊屬性的值，然後按下 Enter。

    圖塊屬性值區分大小寫。

6. 在圖面中指定要編輯屬性值的圖塊，然後按下 Enter。

   在圖面中，符合指定準則的圖塊屬性會成為已選擇狀態。編輯作業會從選擇的第一個圖塊屬性開始。使用下一個屬性選項在各圖塊屬性之間切換。

7. 或者，變更目前圖塊屬性的屬性。

   若要變更或取代圖塊屬性值：

   1. 指定值選項，然後按下 Enter。
   2. 指定下列其中一個選項：
      • 變更：取代圖塊屬性值的指定子字串。
      • 取代：用新值取代圖塊屬性的整個值。

   若要變更文字位置屬性，請使用下列選項：

   • 插入點。可讓您指定新的圖塊屬性插入點。

       註解：假設圖塊屬性未定義為在圖塊中鎖定，您可以選擇圖塊屬性之插入點的圖元掣點，並將其拖曳至新的位置，以修改插入點。

   • 圖層。可讓您將圖塊屬性放置在其他圖層上。
   • 文字旋轉。變更旋轉角度。

   若要變更文字的縱橫向間距，請使用下列選項：

   • 高度。變更文字高度。
   • 文字樣式。可讓您指定新的文字樣式。
   • 線條色彩。變更文字色彩。您可以輸入依圖層或依圖塊或真色彩 (RGB 值)。 若要指定真色彩，請鍵入從 0 到 255 之間的三個整數值 (以逗號分隔)，以代表紅色、綠色和藍色值，例如 127,0,127。

8. 修改圖塊屬性的屬性後，請指定下一個屬性選項，繼續移至下一個要修改的屬性。
9. 視需要重複步驟 8 和 9。如果所選的圖塊屬性都設定完成，指令便會結束。

若要編輯數個圖塊屬性：

根據您的選擇，僅套用至顯示的屬性，或者同時套用至顯示和隱藏的屬性。

您可以針對所有屬性，用其他文字字串取代某個文字字串。

1. 在指令提示中鍵入 -EditBlockAtttribute。
2. 鍵入 No 可編輯多個圖塊屬性。
3. 若要指定是否要編輯目前顯示的圖塊屬性，請鍵入 Yes 或 No。
4. 指定圖塊的名稱，然後按下 Enter。

   您可以指定數個圖塊：使用 * 代表字元字串來鍵入搜尋字串，以選擇圖塊。例如，鍵入「A*」可以選擇名稱以 A 開頭的所有圖塊。

5. 指定圖塊屬性的名稱，然後按下 Enter。
6. 指定圖塊屬性值，然後按下 Enter。

   圖塊屬性值區分大小寫。

7. 在圖面中選擇要編輯圖塊屬性值的圖塊。
8. 按 Enter 鍵。
9. 鍵入要取代的字串，然後按下 Enter。
10. 鍵入將取代指定字串的字串，然後按下 Enter。

範例：

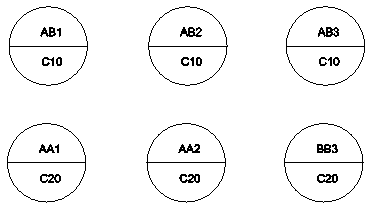

下列圖塊有一個通用的圖塊屬性命名區段，顯示詳細資料號碼。

舊值：AB1、AB2、AB3

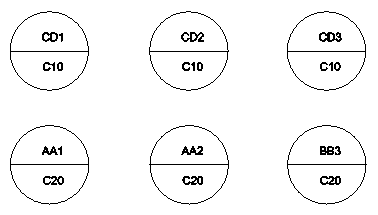

新值：CD1、CD2、CD3

使用 A* 可以指定必須修改值的所有區段屬性。

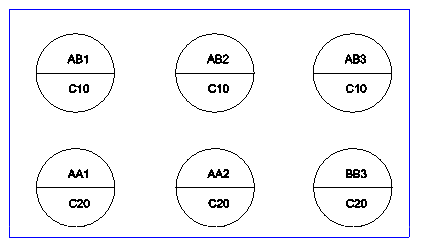

在視窗選擇中包含一組圖塊。

視窗選擇會傳回 5。

所有 5 個圖塊屬性中的該值都會遭到取代。

存取方式

指令：-EditBlockAttribute
