設定剖面線和漸層填補的其他選項

透過指定內部點來定義剖面線邊界時，此指令會偵測形成邊界的圖元。在這種情況下，額外選項可讓您控制邊界的自動偵測。

您可以執行下列操作：

• 偵測或忽略內部的封閉邊界
• 保留或刪除在產生剖面線時使用的初始封閉輪廓
• 為包含間隙的邊界產生剖面線
• 指定要分析以用於邊界偵測的圖元組。

或者使用原點和透明選項，更清楚地顯示已加入剖面線的圖元。

若要偵測或忽略內部的封閉邊界：

1. 按一下尋找內部區域，以偵測內部的封閉邊界。
2. 按一下剖面線顯示樣式。
   • 替用填補 。只在最外部區域產生剖面線圖案。
   • 填補/替用填補 。在替換區域中產生剖面線圖案，從最外部區域開始 (預設值)。
   • 忽略 。忽略內部結構並在整個區域中加入剖面線。剖面線通過文字、圖塊屬性和 2D 實體。

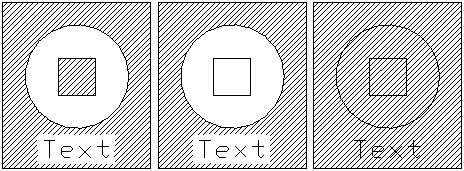

   下列圖表說明填補/替用填補、替用填補和忽略等樣式。



若要保留在產生剖面線時使用的邊界：

在邊界保留中：

1. 按一下保留邊界以維持初始封閉輪廓 (初始封閉輪廓通常會在產生剖面線時刪除)。
2. 從類型清單中，選擇是否將邊界輪廓產生成聚合線或區域。

若要為包含間隙的邊界產生剖面線：

  注意：如果為邊界定義選擇的圖元之間有間隙，則此指令不會產生剖面線。但您可以定義間隙公差，讓指令忽略小於定義值的間隙，將邊界視為封閉並產生剖面線。

• 指定最大間隙大小。指令忽略小於定義值的間隙，將邊界視為封閉並產生剖面線。

若要為邊界偵測指定圖元組：

• 在邊界群組中，執行下列操作之一：
  • 選擇使用中的視圖並排顯示，以從目前視埠的所有可見圖元產生邊界群組。
    - 或 -
    1. 按一下 以選擇邊界的圖元。
    2. 在圖面中指定圖元，然後按下 Enter。

若要設定剖面線的預設原點：

• 選擇預設的原點設定。
  • 使用目前。使用以目前 Hatch 指令指定之剖面線的原點。
  • 使用來源。使用現有剖面線的原點。

若要為後續剖面線和填補設定目標圖層：

• 從圖層清單中，為後續剖面線或填補選擇圖層名稱，或選擇 <啟用>，將後續剖面線或填補放置到目前啟用的圖層上。

  此設定對目前的工程圖有效，且會儲存於工程圖中。除非工程圖的範本檔案有設定特定的圖層名稱，否則 <啟用> 會是新工程圖的預設值。

若要設定剖面線的線條色彩：

• 在線條色彩中，指定剖面線的色彩：
  • 依圖塊。如果那個圖塊包含線條色彩，則使用圖塊目前的線條色彩設定。
  • 依圖層。使用目前圖層的線條色影設定。
  • 指定色彩。讓您為剖面線指定一個標準或一種自訂色彩。

若要設定剖面線背景色彩：

• 在背景色彩中，指定剖面線背景色彩。指定色彩選項讓您能為剖面線背景指定一個標準或一種自訂色彩。

若要指定剖面線或填補的透明程度：

• 在透明中，指定剖面線或填補的透明程度：
  • 使用目前。新圖元使用目前的透明設定。
  • 依圖層。使用目前圖層的透明設定。
  • 依圖塊。如果圖塊包含剖面線或填補，則使用該圖塊目前的透明設定。
  • 指定值。在文字方塊中輸入值或使用滑動桿，以使用您指定的透明設定。指定一個介於 0 和 90 之間的值，0% 代表無透明度 (不透明)。

存取方式

指令：Hatch

功能表：繪製 > 剖面線

工具面板: 繪製 > 剖面線
