建構不規則曲線
使用 Spline 指令產生開放或封閉的不規則曲線。不規則曲線是擬合至一組點的平滑曲線。
所產生的不規則曲線稱為非統一理性 B-spline (NURBS)。
不規則曲線以擬合點或控制頂點定義。因此，您可以使用以下指令套用兩種方法：
- 擬合點方法。擬合點重合不規則曲線。您可以將不規則曲線擬合至指定公差值內的指定點。
- 控制頂點方法。控制頂點 (CV) 定義控制框架。控制框架提供了一個有效率的不規則曲線造型方法。
指令提示會因選擇的方法而有所不同。
下列程序說明特定的指令順序：
產生不規則曲線，但不套用特定選項
無論選擇的方法為何，下列指令順序均有效。
要建構不規則曲線：
- 執行下列動作之一：
- 在功能表上，按一下繪製 > 不規則曲線。
- 在功能區上，按一下首頁 > 繪製 > 不規則曲線。
- 在指令提示中鍵入 Spline。
- 在圖面中指定不規則曲線的起點。
- 指定連續點以延續不規則曲線。
使用復原選項取消先前指定的點。
- 執行下列動作之一：
- 指定關閉以閉合不規則曲線。這會結束指令。

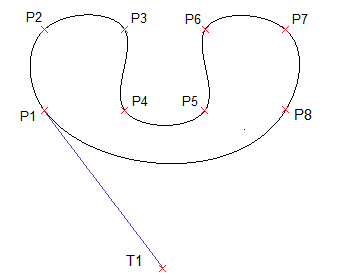

套用擬合點方法時，請指定不規則曲線的封閉相切。
- 使用擬合點方法時，按 Enter 鍵可指定不規則曲線的起始相切，然後指定終止相切完成不規則曲線。
- 套用控制頂點方法時，按 Enter 鍵以結束指令。不規則曲線保持開放。
- 指定關閉以閉合不規則曲線。這會結束指令。
工具面板: 繪製 > Spline Fit, Spline CV

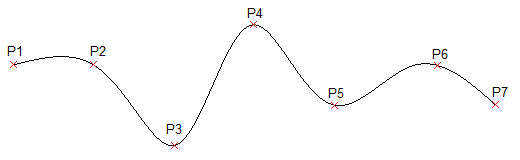

使用擬合點產生不規則曲線
使用擬合點方法執行 Spline 指令時，會產生 3 度 (三次方) B-spline。您可以指定不規則曲線通過的控制點。
若要使用擬合點方法建構不規則曲線：
- 執行 Spline 指令。
- 指定方法選項，然後指定擬合。
擬合點方法是預設方法，除非進行變更。
- 執行下列動作之一：
- 在圖面中指定不規則曲線的起始擬合點。
- 指定選項：
- 節點。指定節點計算方法。
這個選項僅在擬合標籤為使用中時可用。
- 弦。設定連接每個零組件曲線的節點，使其與每個相關的擬合點配對間的距離成比例。此節點參數化類型稱為弦長方法。弦是預設選項。
- 平方根。設定連接每個零組件曲線的節點，使其與每個相關的擬合點配對間的距離平方根成比例。此節點參數化類型稱為向心力方法。
- 統一。設定每個零組件曲線的節點距離，使其無論擬合點的距離為何皆相同。此節點參數化類型稱為等距方法。
設定選項後，請指定不規則曲線的起點。
- 圖元。將 2D 或 3D 的二次方或三次方不規則曲線擬合聚合線轉換為等距不規則曲線，並結束指令。
- 節點。指定節點計算方法。
- 指定下一個擬合點。
- 執行下列動作之一：
- 指定連續擬合點以延續不規則曲線。
- 指定選項：
- 擬合公差。指定不規則曲線與擬合點的吻合度。
設定擬合公差為零可強制不規則曲線通過擬合點 (預設)。若數值大於零，則不規則曲線會通過離擬合點更遠的位置。
「擬合公差」值會套用至所有擬合點，直到變更為止。
- 復原。取消先前點規格。
- 關閉。封閉不規則曲線並結束指令。
- 擬合公差。指定不規則曲線與擬合點的吻合度。

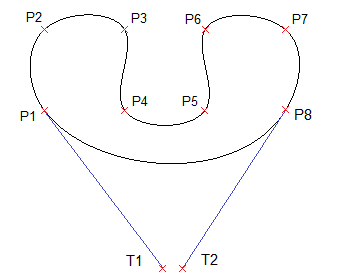

- 按 Enter 鍵指定不規則曲線的起始相切，然後指定終止相切完成不規則曲線。
這些點規格會決定不規則曲線起點和終點的相切條件。與不規則曲線相切的直線會從不規則曲線的起點和終點動態顯示。

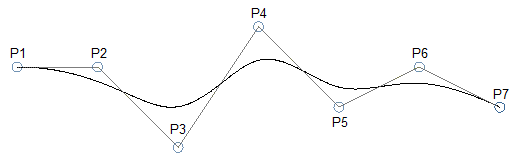

使用控制頂點產生不規則曲線
使用控制頂點方法執行 Spline 指令時，會產生 1 度 (線性)、2 度 (二次方)、 3 度 (三次方) 直到最多 5 度的不規則曲線。您指定控制點，非不規則曲線通過的點。
若要使用控制頂點方法建構不規則曲線：
- 執行 Spline 指令。
- 指定方法選項，然後指定控制頂點 (CV)。
- 執行下列動作之一：
- 指定不規則曲線的起始控制點。
- 指定選項：
- 度。指定建構後續不規則曲線的度數。
預設值為 3，代表 3 度 (三次方) 不規則曲線。指定 1 到 5 之間的值。
設定選項後，請指定不規則曲線的起點。
- 圖元。將 2D 或 3D 的二次方或三次方不規則曲線擬合聚合線轉換為等距不規則曲線，並結束指令。
設定選項後，請指定不規則曲線的起點。
- 度。指定建構後續不規則曲線的度數。
- 指定下一個控制頂點。
- 執行下列動作之一：
- 在圖面中，指定接續點以繼續建構不規則曲線。
- 視需要指定選項：
- 復原。取消先前點規格。
- 關閉。封閉不規則曲線並結束指令。
存取方式
指令：Spline
功能表：繪製 > 不規則曲線
功能區：首頁 > 繪製 > 不規則曲線
