拆分圖元
Split 指令可讓您在兩點之間拆分一或多個圖元。
使用 Split 指令執行下列操作：
- 拭除圖元在兩點之間的部分
- 在圖元的兩個部分之間產生間隙以放置文字或符號
- 使用其他圖元作為切割器來拆分多個圖元。
這個指令可以用於直線、圓、圓弧、聚合線、橢圓、不規則曲線、無限直線和射線，但是不能用於富線。
開始使用此指令前，請確定圖元抓取已開啟。圖元抓取模式有助於正確選擇斷開點。
使用 Split 指令可以拭除圖元在兩點之間的部分。使用 Split 作為建構工具，或在圖元的兩個部分之間產生間隙以放置文字或符號。這個指令可以用於直線、圓、圓弧、聚合線、橢圓、不規則曲線、無限直線和射線，但是不能用於富線。
要擦掉圖元的一部份：
- 按一下修改 > 拆分 (或鍵入 Split)。
- 在圖面中指定圖元。
您按一下的點就是您要開始斷開的位置。
- 指定第二個斷開點，決定要刪除的區域。
您可以改為選擇第一個點選項以明確指定第一個點，在這個情況下，系統會接著提示您輸入第二個點。
兩點之間的部分會被拭除。
要切掉圖元的一端：
- 按一下修改 > 拆分 (或鍵入 Split)。
- 在圖元上點按一下，這個點是您想要的新端點位置。
- 按一下另一個超過圖元目前端點的點。
圖元會從您在圖元上按一下的點開始切掉。
要將一個圖元拆分成兩個圖元：
- 按一下修改 > 拆分 (或鍵入 Split)。
- 在圖元上點按一下，這個點就是開始拆分圖元的位置。
- 輸入 @ 以重複初始點。
圖元會拆分成兩個片段，而不會拭除其任何部分。如果您要拆分與其他圖元相交的圖元，這個方法非常有用。
注意：修改工具列包含有
圖示，可讓您指定單一拆分點，將圖元從一個點拆分為兩個圖元。
拆分多個圖元：
- 按一下修改 > 拆分 (或鍵入 Split)。
- 指定多個選項。
- 在圖面中，指定要拆分的圖元，然後按下 Enter 鍵。
- 指定一或多個拆分圖元，然後按下 Enter 鍵。
圖元會在交點以拆分圖元拆分。
注意：原始圖元的部分不會自動刪除。如有必要，您可以手動將其刪除。

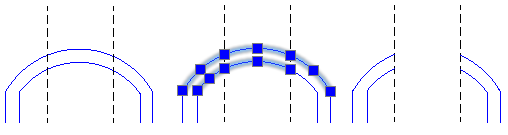

範例：
存取
指令：Split
功能表：修改 > 拆分
工具面板: 修改 > 拆分
