使用檢視導覽變更視圖方位

檢視導覽是一個容易使用的工具，可用來變更模型的視圖方位。

• 在模型的標準視圖與等角視圖之間切換
• 控制等角視圖是否相對於 WCS 或使用中的 CCS
• 設定投影模式
• 定義預設視圖 (首頁視圖)

在模型的標準視圖與等角視圖之間切換

檢視導覽提供一組預先定義的視圖方位，可快速變更模型視圖。

• 內環可讓您設定上視圖和下視圖。
• 外環提供一組八個區段，可在模型的標準視圖與等角視圖之間快速切換。外環的每個區段對應於一個視圖。當您按一下每個區段時，軟體會將全景移至對應的視圖。

變更視圖投影模式

檢視導覽提供兩種視圖投影模式：

• 平行。平行投影是投影直線彼此之間平行的投影。平行投影提供圖元的精確視圖。
• 遠近透視。遠近透視投影取決於視圖平面的相對位置。遠近透視投影不會保留圖元的大小，因此能夠提供更真實的呈現效果。距離越遠，圖元就越小。

變更視圖投影模式：

1. 顯示檢視導覽。
2. 將游標停留在檢視導覽上，按一下 並選擇下列其中一個選項：
   • 平行。
   • 遠近透視。

使用首頁視圖

首頁視圖是您可以暫時先儲存下來，然後在需要時套用的模型特殊視圖。

您可以使用檢視導覽將模型的任何視圖定義為首頁視圖。稍後，您可以隨時套用已儲存的視圖。

定義首頁視圖：

1. 在圖面中，設定適合的 2D 或 3D 視圖。使用 Views 指令。
2. 將游標停留在檢視導覽上，按一下 並從功能表中選擇將目前視圖設定為首頁。

返回首頁視圖：

• 執行下列動作之一：
  • 將游標停留在檢視導覽上，然後按一下 。
  • 將游標停留在檢視導覽上，按一下 並從功能表中選擇首頁。

根據使用中的 CCS 變更視圖方位

您可以使用檢視導覽，變更使用中的 CCS 或 WCS 內的視圖方位。

若要根據 CCS 變更視圖方位：

1. 在圖面中，設定適合的 CCS。
2. 將游標停留在檢視導覽上，按一下 並從功能表中選擇檢視導覽屬性。
3. 在檢視導覽屬性對話方塊中，選取使用使用中的 CCS。

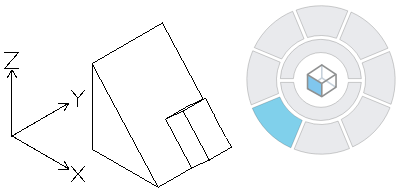

範例：

WCS

CCS

若要控制 CCS，請使用 CCS 和 CSStyle 指令。
