藉由伸長 2D 圖元的方式產生 3D 實體和 3D 曲面

使用 Extrude 指令可以產生 3D 實體或 3D 曲面。

若要伸長圖元，請使用以下其中一個方法：

• 指定伸長路徑

  指定要伸長的圖元和定義伸長形狀的路徑。圖元會遵循路徑以產生 3D 實體或 3D 曲面。

  會從圖元的平面開始伸長，並維持其相對於路徑的方位。

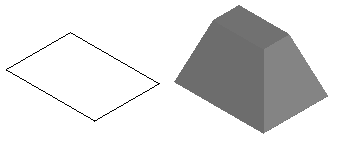

• 指定拔錐角度。

  指定要伸長的圖元和拔錐角度。拔錐角度介於 -90 與 +90 度之間。拔錐角度的符號可指定拔錐方向。0 度的拔錐角度可伸長與其 2D 平面垂直的 2D 圖元。



若要沿著路徑伸長圖元：

1. 按一下實體 > 繪製 > 伸長 (或鍵入 Extrude)。
2. 指定要產生的模型類型。
   • 曲面。從所選的圖元上產生曲面。
   • 實體。從所選的圖元上產生 3D 實體。
3. 在圖面中，指定要伸長的圖元，然後按下 Enter 鍵。
4. 指定路徑選項。
5. 指定伸長路徑的圖元。



若要沿著拔錐角度伸長圖元：

1. 按一下實體 > 繪製 > 伸長 (或鍵入 Extrude)。
2. 在指令提示中鍵入 Extrude。
3. 指定要產生的圖元類型。
   • 曲面。從所選的圖元上產生曲面。
   • 實體。從所選的圖元上產生 3D 實體。
4. 指定要伸長的圖元，然後按下 Enter 鍵。
5. 指定拔錐角度選項。
6. 指定拔錐角度，然後按下 Enter 鍵。
7. 指定伸長高度。
