3D 實體的圓角邊線
使用 FilletEdges 指令在 3D 實體物件上產生圓邊。您可以將圓角套用至指定邊線或指定面的所有邊線，並指定圓角半徑。
若要將圓角套用至指定邊線，請使用以下其中一個方法：
- 逐一指定邊線
- 將邊線切點指定至現有圓角邊線
若要將圓角套用至一或多個面的所有邊線，請使用以下其中一個方法：
- 在面邊界內部指定點
- 指定面的邊線，以將圓角套用至所有邊線。您可以針對任何邊線指定其中一個相鄰面。
若要為 3D 實體的邊線加上圓角：
- 按一下實體 > 實體編輯 > 圓角邊線 (或鍵入 FilletEdges)。
- 指定半徑選項。
- 指定圓角圓弧的半徑。
- 指定 3D 實體的邊線，然後按下 Enter 鍵。
軟體會依指定半徑為邊線加上圓角。

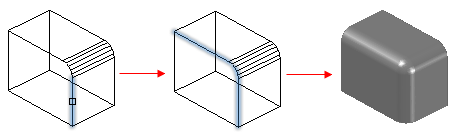

若要使用「鏈」選項為多個 3D 實體的邊線加上圓角：
- 按一下實體 > 實體編輯 > 圓角邊線 (或鍵入 FilletEdges)。
- 指定半徑選項。
- 指定圓角圓弧的半徑。
- 指定鏈選項。
- 將邊線切點指定至 3D 實體上的現有圓角。
軟體會強調顯示與圓角相切的所有邊線。
- 按 Enter 鍵。
軟體會依指定半徑為所有強調顯示的邊線加上圓角。

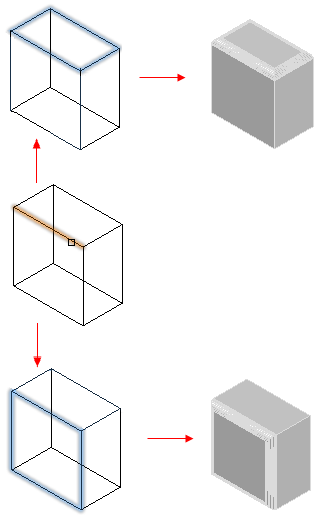

若要使用「迴圈」選項為所有面的邊線加上圓角：
- 按一下實體 > 實體編輯 > 圓角邊線 (或鍵入 FilletEdges)。
- 指定半徑選項。
- 指定圓角圓弧的半徑。
- 指定迴圈選項。
- 指定迴圈邊線。
軟體會強調顯示與邊線相鄰的面。
- 指定接受選項以確認目前的面選擇，或指定下一個面。
軟體會依指定半徑為面的邊線加上圓角。
若要使用「面」選項為指定面的所有邊線加上圓角：
- 按一下實體 > 實體編輯 > 圓角邊線 (或鍵入 FilletEdges)。
- 指定半徑選項。
- 指定圓角圓弧的半徑。
- 指定面選項。
- 指定要為邊線加上圓角的面。
軟體會依指定半徑為指定面的所有邊線加上圓角。
存取方式
指令：FilletEdges
功能表：實體 > 實體編輯 > 圓角邊線
