藉由推入與提取幾何的方式修改 3D 實體

使用 PushPull 指令以將 2D 圖元伸長至曲面並修改 3D 實體。

結果會根據圖元類型而有所不同。如果推入與提取線性圖元 (例如線條或圓弧)，便會產生曲面。針對 3D 實體，如果推入與提取現有封閉圖元 (例如圓形和聚合線)，便可修改 3D 實體的幾何。

針對 3D 實體，您可以同時修改多個封閉圖元。

藉由推入與提取幾何的方式修改 3D 實體：

1. 按一下實體 > 繪製 > 推入與提取 (或鍵入 PushPull)。
2. 在圖面中，指定要伸長的圖元，然後按下 Enter 鍵。

   如果要伸長一個以上的圖元，請指定多個選項。

   您可以按一下圖元 (3D 實體或區域) 或 3D 實體面內部，然後將其拖入或拖出。因此您可以產生鑽孔或伸長。

3. 如果您曾指定多個選項，請指定其他 3D 實體，然後按下 Enter 鍵。

   注意：您可以指定相同 3D 實體的多個面。指令可一次伸長所有指定的面。

4. 輸入值，或是在圖面中按一下以指定伸長高度。所有選擇的圖元會使用相同的伸長高度。

   所選圖元的形狀會以指定高度進行伸長。

範例：

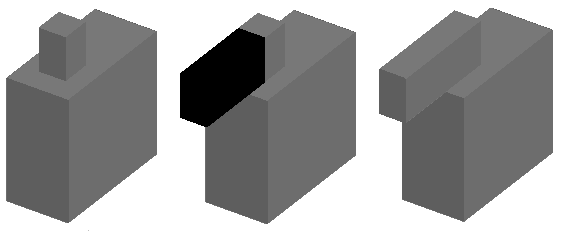

藉由選擇面並將其拉出來伸長 3D 實體。

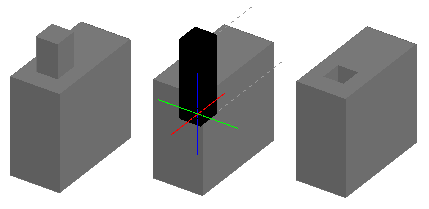

藉由選擇面並將其推進來伸長 3D 實體。

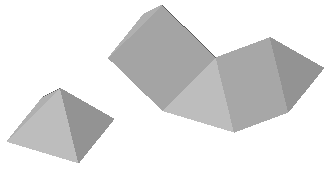

伸長 3D 實體的兩個面。

將不規則曲線伸長至曲面。

存取方式

指令：PushPull

功能表：實體 > 繪製 > 推入與提取
