使 3D 实体的边线成倒角

使用 ChamferEdges 命令，在 3D 实体上创建斜角边线。您可以在指定边线或指定面的所有边线上创建倒角。

要在一个或多个指定面的所有边线上创建倒角，请使用以下方法之一：

• 指定面边界内的点
• 指定边线和相邻的面。

您可以指定从边线到倒角之间的倒角距离。默认值是最近使用的距离。

要使 3D 实体的边线形成倒角：

1. 单击实体 > 实体编辑 > 倒角边线（或键入 ChamferEdges）。
2. 指定距离选项，设置从边缘到第一个和第二个倒角的距离。
3. 在图形区域，指定要创建倒角的边线。
4. 如有必要，重复步骤 2 和 3 以指定创建倒角的其他边线。

   注意：边线必须与同一 3D 实体位于同一平面上。

5. 按 Enter。

要使用面选项以使指定面的所有边线形成倒角：

1. 单击实体 > 实体编辑 > 倒角边线（或键入 ChamferEdges）。
2. 指定距离选项，设置从边缘到第一个和第二个倒角的距离。
3. 指定面选项。
4. 在图形区域，指定要创建倒角的面。

   软件将使指定面上的所有边线形成倒角。

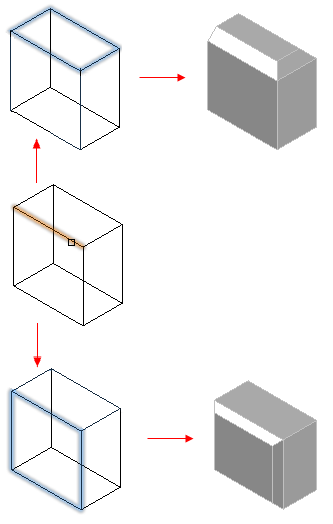

要使用循环选项以使边线形成倒角：

1. 单击实体 > 实体编辑 > 倒角边线（或键入 ChamferEdges）。
2. 指定循环选项。
3. 指定距离选项，设置从边缘到第一个和第二个倒角的距离。
4. 在图形区域中，指定面的边线。

   3D 实体的相邻面会突出显示。

5. 请执行以下操作之一：
   • 指定接受选项以确认当前面选择并使其边线形成倒角。
   • 指定下一个面以使边线形成倒角。
6. 指定接受选项以确认当前面选择或指定下一个面。

   软件会按指定的距离使面上的边线形成倒角。



访问方式

命令：ChamferEdges

菜单：实体 > 实体编辑 > 倒角边线
