创建 BIM 对象的标注

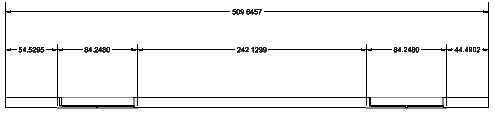

使用 BIMDimensionChain 命令为 BIM 对象创建标注链。该命令会自动检测 BIM 对象上的适当的标注点。

您可以酌情自动对链内的标注进行分组，以清晰显示墙洞和墙段的尺寸。

该命令使用选项对话框的 BIM 设置类别中指定的标注标准和公差。

要创建标注链：

1. 请执行以下操作之一：
   • 在功能区上，单击 BIM > 批注 > 标注链 。
   • 在菜单上，单击 BIM > 尺寸 > 标注链。
   • 键入 BIMDimensionChain。
2. 在图形区域中，指定要标注尺寸的 BIM 对象，然后按 Enter 键。
3. 指定合适的对齐方式：
   • 水平
   • 竖直(V)
   • 对齐
4. 在图形区域中，指定标注链的位置。

访问方式

命令：BIMDimensionChain

菜单：BIM > 尺寸 > 标注链

功能区：BIM > 批注 > 标注链
