修改 BIM 对象的现有标注

修改 BIM 对象的标注有以下几种方法：

• 使用夹点
• 使用属性控制板
• 使用 BIMDimensionEdit 命令

使用 BIMDimensionEdit 命令修改现有标注链。

该命令让您可：

• 将标注点添加到标注线
• 从标注线中删除标注点
• 自动标注同一标注链中其他 BIM 对象的标注
• 当 BIM 对象被移除时，自动更新标注链

用于修改标注的专用工具在 BIM 功能区选项卡的批注面板上分组显示。

要将标注点添加到标注线：

1. 请执行以下操作之一：
   • 在功能区上，单击 BIM > 批注 > 添加点 。
   • 在菜单上，单击 BIM > 标注 > 标注编辑 > 添加点。
   • 键入 BIMDimensionEdit 并指定添加点选项。
2. 在图形区域中，指定要修改的标注链。
3. 在图形区域中，指定要标注尺寸的点，然后按 Enter 键。
4. 指定标注线的索引，然后按 Enter 键。0 表示链中的第一条标注线。

要从标注链中删除标注点：

1. 请执行以下操作之一：
   • 在功能区上，单击 BIM > 批注 > 移除点 。
   • 在菜单上，单击 BIM > 标注 > 标注编辑 > 移除点。
   • 键入 BIMDimensionEdit 并指定移除点选项。
2. 在图形区域中，指定要从中移除标注点的标注链。
3. 在 BIM 模型上，指定要移除的点。

   注意：确保仅指定与标注链的延伸线相对应的点。

要在指定的标注链中标注其他 BIM 对象的尺寸：

1. 请执行以下操作之一：
   • 在功能区上，单击 BIM > 批注 > 添加对象 。
   • 在菜单上，单击 BIM > 标注 > 标注编辑 > 添加对象。
   • 键入 BIMDimensionEdit 并指定添加对象选项。
2. 在图形区域中，指定要修改的标注链。
3. 指定要标注尺寸的 BIM 对象，然后按 Enter 键。

   相应的标注点将添加到标注链中。

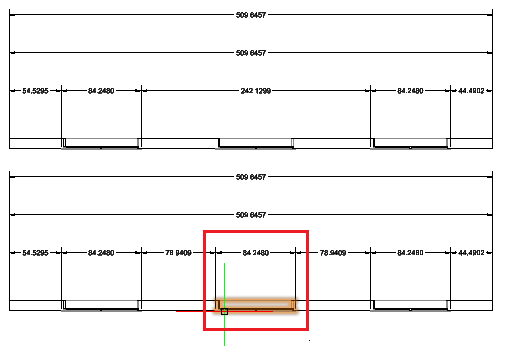

   例如，您可以指定一个窗口以在标注链中考虑它。



要从指定的标注链中分离 BIM 对象：

1. 请执行以下操作之一：
   • 在功能区上，单击 BIM > 批注 > 移除对象 。
   • 在菜单上，单击 BIM > 标注 > 标注编辑 > 移除对象。
   • 键入 BIMDimensionEdit 并指定移除对象选项。
2. 在图形区域中，指定要从中拆离 BIM 对象的标注链。
3. 指定要拆离的 BIM 对象，然后按 Enter 键。

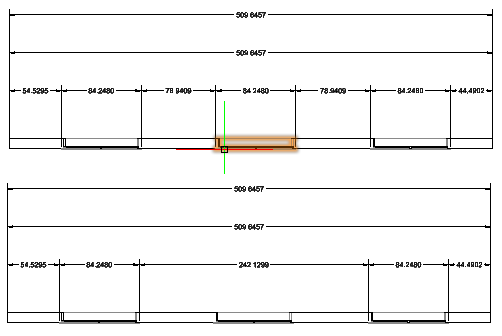

   属于指定 BIM 对象的标注点将从标注链中移除。



访问方式

命令：BIMDimensionEdit

菜单：BIM > 标注 > 标注编辑
