BIM 轴网线标注

网格是一种辅助元素，可用于在 BIM 项目中放置结构性元素（例如支柱和墙体）。

网格由一系列带标签的线组成。

使用 BIMGridDimension 命令来测量BIM图中网格线之间的距离。此命令仅标注一个网格线序列。

标注一系列格线：

1. 请执行以下操作之一：

   • 在功能区上，点击 BIM > 标注 > BIM 轴网标注。

   • 在菜单上，单击 BIM > 尺寸标注 > 栅格线尺寸标注。

   • 键入 BIMGridDimension。

2. 在图形区域中，从序列中指定一条要标注的网格线。

   当您移动光标时，尺寸线出现。

3. 单击以指定您想放置尺寸线的位置。

通过指定两点来标注网格线：

1. 请执行以下操作之一：

   • 在功能区上，单击 BIM > 注释 > 尺寸链 > BIM 轴线尺寸。

   • 在菜单上，单击 BIM > 尺寸标注 > 栅格线尺寸标注。

   • 键入 BIMGridDimension。

2. 指定**两点**选项。

3. 在图形区域中，单击要标注的序列中网格线上的一点，以指定尺寸线的位置。

4. 点击另一条网格线以指定第二个点。

   将为整个网格线序列创建尺寸线。

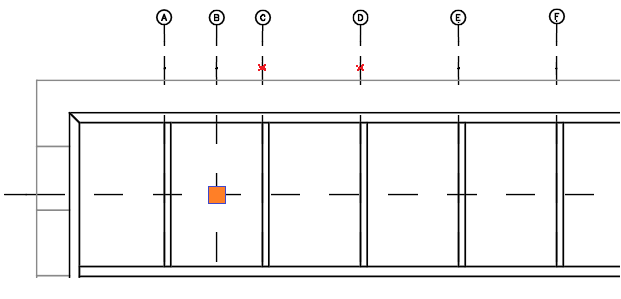

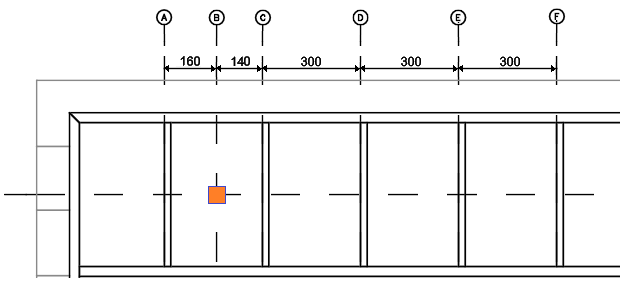

示例：

访问方式

命令: BIMGridDimension

菜单：BIM > 标注 > 轴网标注

功能区: BIM > 标注 > 尺寸链 > BIM 轴网尺寸

相关主题

查看 BIM 对象属性

父主题

标注 BIM 工程图的尺寸
