使用尺寸

有几种标注工具，用于显示实体测量值和实体之间的关系。

标注元素

尺寸标注通常由以下各项组成：

• 标注线或圆弧

• 尺寸界线延伸至被测实体

• 尺寸文本

坐标尺寸、引线和几何公差包含：

• 尺寸文本

• 引线

标注基于标注样式。标注样式是一组采用特定行业或应用程序要求的命名默认值。

关联标注

默认情况下，标注与对象相关。如果您修改对象的几何图形，标注会自动调整其位置、方向和测量值以反映更改。

**属性**面板上的**关联**属性显示标注是关联还是非关联。

随着项目的发展，更改可能会导致丢失标注及其相关对象之间的关联性。您可以随时使用 RelateDimensions 命令重新建立标注与对象的关系。

使用**标注监视器**来识别已失去与相关实体关联性的尺寸。

要控制标注与相关对象的关联性：

1. 请执行以下操作之一：

   • 单击**工具 > 选项**（或键入 Options）。

     在:ref:`选项 <english_english_html_hlpid_adjust_options>`对话框中，单击**图形设置** 。

   • 键入 DrawingSettings。

2. 展开**行为**并选择或清除**启用相关的标注**。

批注监视器

批注监视器跟踪失去与其相关实体之间关联性的尺寸和批注，并用一个图标 标记它们。

点击图标将显示一个菜单，其中包含非关联标注的可用选项。

选项	描述
重新关联	允许您将注释或尺寸与相应的实体重新关联。指定尺寸应与之关联的点。
删除	删除注释或尺寸

示例：

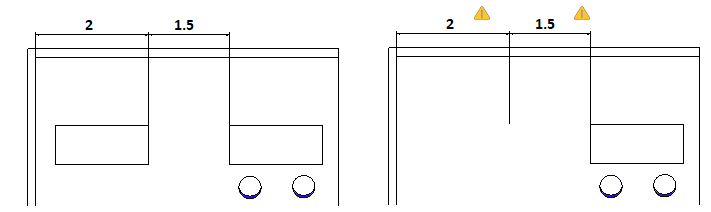

在以下示例中，一个已标注的实体被删除。注释监视器会显示一条警报。

要启用注释监视器：

• 在状态栏上，单击 AMonitor。
