指定坐标¶
所有图形都基于使用以下三个垂直轴的笛卡尔坐标系：X、Y 和 Z。所有轴都从坐标系的原点开始。X 轴和 Y 轴定义水平平面。X 轴和 Z 轴以及 Y 轴和 Z 轴定义竖直平面。
在笛卡尔坐标格式中，点是由它到 XY、XZ 和 YZ 平面的距离定义的。这些距离称为点的 XYZ 坐标。在二维空间中绘制时，仅在 XY 平面上指定点。Z 坐标将被忽略。在 CAD 中，固定的笛卡尔坐标系称为世界坐标系 (WCS)。新图形基于 WCS。
输入坐标作为绝对值或相对值。
可以将坐标作为绝对值或相对值输入。要指定相对于上一个点的点坐标（相对坐标输入），请在坐标值的前面键入“@”字符。
若要指定相对于上一个线段的点坐标（相对距离和相对角度输入），请在距离和角度值前面输入“@”字符。
绝对坐标
坐标类型 |
输入 |
示例 |
|---|---|---|
笛卡尔 (二维 / 三维) |
X、Y/X、Y、Z |
3.5,8.2,6.7 |
极坐标（二维） |
距离<角度 |
7.5<45 |
圆柱形 (三维) |
距离<角度，Z 坐标 |
7.5<45,12.2 |
球形 (3D) |
距离<角度1<角度2 |
7.5<45<33 |
相对坐标和相对角度
坐标类型 |
输入 |
示例 |
|---|---|---|
笛卡尔 (二维 / 三维) |
@deltaX、deltaY/@deltaX、deltaY、deltaZ |
@3.5,8.2,6.7 |
极坐标（二维） |
@relative_distance<角度 @relative_distance TAB @relative_angle |
@7.5<45 |
圆柱形 (三维) |
@relative_distance<角度,Z坐标 TAB @relative_angle,Z坐标 |
@7.5<45,12.2 |
球形 (3D) |
@相对_距离<角度1<角度2 @相对_距离 TAB @相对_角度 TAB @相对_角度 |
@7.5<45<33 |
要指定绝对笛卡尔坐标：
输入需要使用坐标的命令，例如 Line。
指定用逗号分隔的 X、Y 和 Z 坐标，例如 0,0,0。
指定后续坐标以完成命令，例如 3.5,8.2,6.7。
要将点放置到 XY 平面（Z 坐标为零），请忽略 Z 坐标。例如，键入 3.5,8.2。
指定相对笛卡尔坐标：
输入需要使用坐标的命令。
指定第一个点，例如 0,0。
要相对于第一个点指定第二个点，请在坐标值的前面键入“@”字符： @3.5,8.2,6.7.
要指定绝对极坐标：
输入需要使用坐标的命令。
指定第一个点，例如 0,0。
使用二维格式“distance<alpha_angle”指定第二个点，例如 7.5<45。
距离：指定距原点的距离
distance：指定到原点的距离 alpha_angle：指定 XY 平面中的角度（正角是逆时针方向测量的）
指定相对极坐标：
输入需要使用坐标的命令。
指定第一个点，例如 0,0。
使用二维格式“@distance<alpha_angle”相对于第一个点指定第二个点，例如 @7.5<45。
要指定相对极坐标和相对角度：
输入需要使用坐标的命令。
指定第一个点，例如 0,0。
指定第二个点，相对于上一个线段，使用二维格式“@relative_distance TAB @relative_angle”，例如 @7.5 TAB @45。
指定绝对圆柱坐标：
输入需要使用坐标的命令。
指定第一个点，例如 0,0。
使用三维格式“distance<alpha_angle,z_coordinate”指定第二个点，例如 7.5<45,12.2。
距离：指定距原点的距离
distance：指定到原点的距离 alpha_angle：指定 XY 平面中的角度（正角是逆时针方向测量的）
distance：指定到原点的距离 alpha_angle：指定 XY 平面中的角度（正角是逆时针方向测量的） z_coordinate：指定在 XY 平面上方的高度
要指定相对圆柱坐标：
输入需要使用坐标的命令。
指定第一个点，例如 0,0。
使用三维格式“@distance<alpha_angle,z_coordinate”相对于第一个点指定第二个点，例如 @7.5<45,12.2。
指定绝对球坐标：
输入需要使用坐标的命令。
指定第一个点，例如 0,0。
使用三维格式“distance<alpha_angle<beta_angle”指定第二个点，例如 7.5<45<33。
距离：指定距原点的距离
distance：指定到原点的距离 alpha_angle：指定 XY 平面中的角度（正角是逆时针方向测量的）
distance：指定到原点的距离 alpha_angle：指定 XY 平面中的角度（正角是逆时针方向测量的） beta_angle：指定从 XY 平面测量的角度（正角是在 XY 平面上方测量的）
指定相对笛卡尔坐标：
输入需要使用坐标的命令。
指定第一个点，例如 0,0。
使用三维格式“@distance<alpha_angle<beta_angle”相对于第一个点指定第二个点，例如 @7.5<45<33。
命令序列
要指定绝对笛卡尔坐标：
: 线
指定起点» 0,0,0
指定下一个点» 3.5,8.2,6.7
...
指定相对笛卡尔坐标：
: 线
指定起点» 0,0,0
指定下一个点» @3.5,8.2,6.7
...

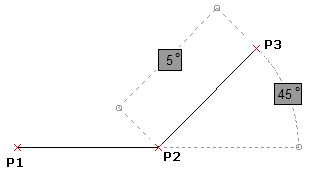

指定相对极坐标和相对角度：
: 线
指定起点» 0,0,0
指定下一点» 2,2,0
指定下一点» @3 TAB @45
...
