裁剪参照和块¶
实际上，有时您只需要处理参考（参考工程图文件）或图块的一部分。您不必显示整个参考，而是将其裁剪到由边界定义的区域并仅显示要处理的部分。

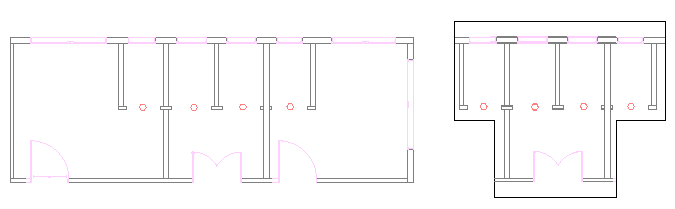

使用 ClipReference 命令将参考或图块裁剪到由指定边界定义的区域。该命令将隐藏指定边界之外的所有对象。
示例：
每个参考或图块可以创建一个裁剪边界。裁剪边界可以是多段线、矩形或多边形。
该命令在参考和裁剪边界之间创建链接。移动裁剪边界也会移动参考。复制或旋转裁剪的参考也会考虑边界。
当不再需要裁剪边界时，您可以将其删除。删除裁剪边界不会删除参考。
该命令的选项允许您执行以下操作：
动态更改边界
反转要隐藏的区域
隐藏或显示边界
将该命令与 3D 对象一起使用时，指定裁剪深度
如果您选择了一个参考，并且功能区处于活动状态，则会显示**参考**上下文选项卡。该上下文选项卡将用于处理参考的常用选项和工具分组。
调整裁剪边界的大小
此外，您还可以使用夹点更改裁剪边界的形状或大小。框架上的一个特殊夹点允许您反转框架。
注意：更改边界不会修改参考的图形文件中的对象。
裁剪边界上的可用夹点：
夹点 |
图标 |
修改 |
|---|---|---|
标准 |
|
拉伸、调整大小 |
反转 |
|
反转要隐藏的区域 |
示例：
要剪裁参考或图块：
指定要应用裁剪边界的参考或图块，然后按 Enter 键。
请执行以下操作之一：
在菜单上，单击**修改 > 裁剪 > 参考**。
在功能区上，单击**插入 > 参考 > 管理参考 > 裁剪**。
键入 ClipReference。
指定一个选项：
边界：创建新的裁剪边界。如果参考或图块已存在裁剪边界，系统将会提示您删除旧的边界。指定选项：
反转剪裁：允许您反转裁剪边界的显示。使用此选项可显示边界外的对象或返回到上一模式。
正多边形：可让您通过指定点将不规则多边形定义为剪裁边界。
矩形：允许您通过指定两个对角点，围绕要保留的区域来定义矩形裁剪边界。
选择多段线：允许您选择现有多段线作为裁剪边界。圆弧段将会非曲线化。
**剪裁深度**（用于 3D 剪裁的参考或图块）：将正面和背面平面设置为与裁剪边界平行。您可通过指定剪裁点来选择平面。使用推理来选择几何图形。指定选项：
距离：使用与裁剪边界的指定距离来创建正面和背面平面。
移除：移除剪裁平面。
删除：移除剪裁边界。
关闭：关闭裁剪边界，以显示整个参考或图块。裁剪边界将会保留，以便您能再次激活它。
打开：打开裁剪边界，以仅显示参考或图块位于裁剪边界之内的部分。
多段线：通过您之前创建的裁剪边界创建多段线（使用**矩形**和**多边形**选项）。

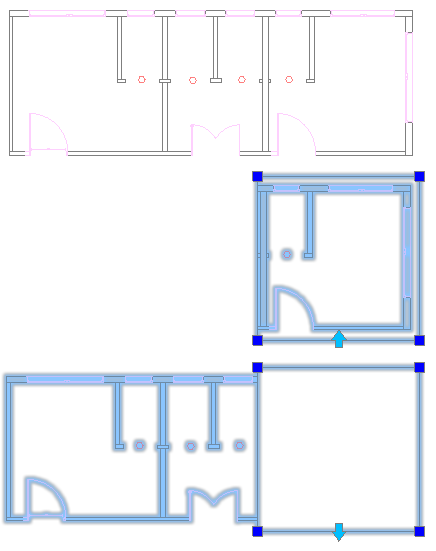

要反转裁剪的参考：
单击要反转的裁剪边界以显示夹点。
单击边界第一条边的中点处的夹点
。
示例：
访问方式
命令：ClipReference
菜单：修改 > 剪裁 > 参考
功能区：插入 > 参考 > 剪裁 > 参考
上下文功能区: 参考 > 裁剪
