使用视图导航器更改视图方向

视图导航器是一个用户友好的工具，用于更改模型的视图方向。

• 在模型的标准视图和等轴测视图之间切换

• 控制等轴测视图是相对于 WCS 还是活动 CCS

• 设置投影模式

• 定义默认视图（主页视图）

在模型的标准视图和等轴测视图之间切换

视图导航器提供一组预定义的视图方向，用于快速更改模型的视图。

• 内环允许您设置顶部和底部视图。

• 外环提供八个扇区，用于在模型的标准视图和等轴测视图之间快速切换。外环的每个扇区都对应一个视图。当您单击一个扇区时，软件会将场景移动到相应的视图。

更改视图投影模式

视图导航器提供两种视图投影模式：

• 平行。平行投影是一种投影，其中投影线彼此平行。平行投影提供实体的精确视图。

• 透视。透视投影取决于视图平面的相对位置。透视投影不保留实体的尺寸，因此提供了更真实的表现形式。距离越远，实体越小。

要更改视图投影模式：

1. 显示视图导航器。

2. 将鼠标悬停在视图导航器上，单击 并选择以下一个选项：

   • 平行。

   • 透视。

使用主页视图

主页视图是模型的特殊视图，您可以在以后必要时存储和应用该视图。

使用视图导航器，您可以将模型的任何视图定义为主页视图。以后，您可以随时应用保存的视图。

要定义主页视图：

1. 在图形区域中，设置合适的 2D 或 3D 视图。使用 Views 命令。

2. 将鼠标悬停在视图导航器上，单击 并从菜单中选择**将当前视图设置为主页**。

要返回主页视图：

• 请执行以下操作之一：

  • 将鼠标悬停在视图导航器上，然后单击 。

  • 将鼠标悬停在视图导航器上，单击 并从菜单中选择**主页**。

根据活动的CCS更改视图方向

使用视图导航器，您可以更改活动 CCS 或 WCS 中的视图方向。

要根据 CCS 更改视图方向：

1. 在图形区域中，设置合适的 CCS。

2. 将鼠标悬停在视图导航器上，单击 并从菜单中选择**视图导航器属性**。

3. 在**视图导航器属性**对话框中，选择**使用活动 CCS**。

示例：

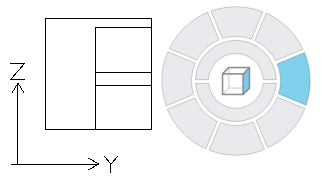

WCS

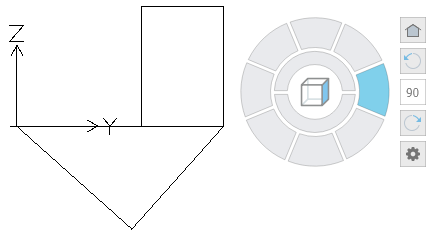

CCS

要控制 CCS，请使用 CCS 和 CSStyle 命令。
