自动展平图形

使用 Flatten 命令自动展平工程图。

您可以展平工程图的所有对象或只展平一个指定的子集。例如，SmartSelect 命令让您可按类别选择对象集。此外，该命令可以自动计算展平过程中修改的特定类型的对象数量。

注意：您可以通过按 Esc 键随时中断 Flatten 命令的执行。

注意：展平后，生成的 2D 对象将保留其原始图层、线条样式和颜色。

您可以执行以下操作：

• 从 3D 模型创建 2D 展示

  当您展平 3D 模型的 2D 视图或 3D 视图时，该命令会将指定 3D 对象投影到当前查看平面图上或是投影到当前坐标系的 XY 平面图上。模型视图是使用 2D 对象生成的。

• 修正具有未知Z坐标的图纸

  在处理工程图时，可能会出现 2D 对象的属性，如厚度、标高或其他非代表性属性。

  使用以下工具之一选择合适的3D视图，并检查图纸是否具有Z坐标：

  • RollView 命令

  • 视图导航器

注意：在下列情况中，可能会出现精度损失：

• 无隐藏线展平

• 展平透视视图

可将标高或 Z 坐标添加到 2D 对象的属性：

实体	属性
多段线, 填充, 云线	高程
附加选项	开始 Z、结束 Z
圆、圆弧、椭圆	中心点 Z
样条	拟合点 Z
注释性实体	位置 Z

要展平具有未知 Z 坐标的工程图：

1. 请执行以下操作之一：

   • 在菜单上，单击 XtraTools > 修改 > 展平。

   • 在功能区上，单击 XtraTools > 修改 > 展平。

   • 键入**展平**。

2. （可选）指定**统计信息**。

3. 键入**是**或**否**以启用或禁用有关已修改对象的报告。

4. （可选）指定**平面**以设置投影平面。

5. 指定 XY 以在 XY 平面上展平对象。

6. 选择 Z 坐标与 0 不同的工程图的所有对象。

或者，您可以使用 SmartSelect 命令来选择具有不同 Z 坐标的实体。

1. 按 Enter。

2. 要指定是否移除隐藏线，请键入**是**或**否**。

   工程图已展平。所有 Z 坐标均为 0。

示例：

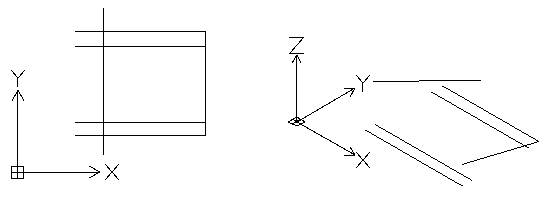

看似 2D 工程图的上视图	3D 视图显示具有 Z 坐标的对象

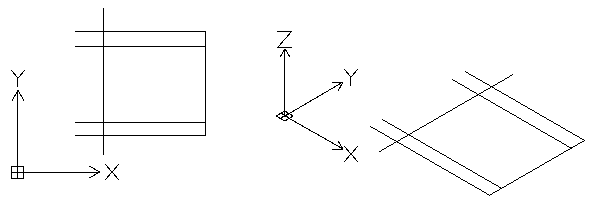

展平的上视图	3D 视图显示所有对象都位于同一平面上

想要展平模型的 3D 视图：

1. 在图形区域中，设置合适的 3D 视图。使用 Views 命令。

2. 请执行以下操作之一：

   • 在菜单上，单击 XtraTools > 修改 > 展平。

   • 在功能区上，单击 XtraTools > 修改 > 展平。

   • 键入**展平**。

3. （可选）指定**统计信息**。

4. 键入**是**或**否**以启用或禁用有关已修改对象的报告。

5. （可选）指定**平面**以设置投影平面。

6. 指定**视图**以在当前视图平面上展平对象。

7. 选择工程图的所有对象。

   或者，您可以使用 SmartSelect 命令选择要展平的实体。

8. 按 Enter。

9. 要指定是否移除隐藏线，请键入**是**或**否**。

   3D 视图展平到当前的视图平面上。使用 2D 对象创建 2D 展示。

示例：

一个圆柱体和一个具有厚度的圆

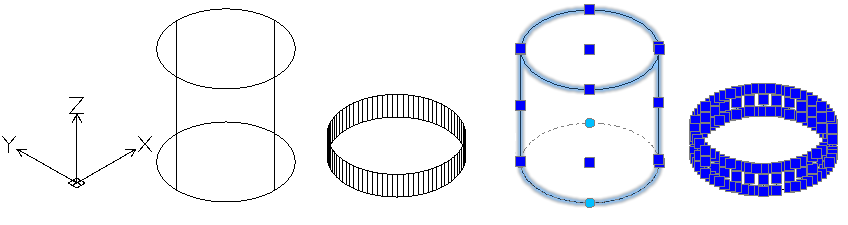

模型的 3D 视图	展平的 3D 视图

访问方式

命令: 展平

菜单：XtraTools > 修改 > 展平

功能区：XtraTools > 修改 > 展平
