Vytváření 3D objemů a 3D povrchů vysunutím 2D entit¶
Příkaz Extrude vytváří objemová primitiva vysunutím uzavřených 2D entit, například křivek, kružnic, elips a oblastí.
Příkaz Extrude použijte k vytváření 3D objemů nebo 3D povrchů.
Entity vysuňte jedním z následujících způsobů:
Zadejte cestu pro vysunutí
Určete vysunutou entitu a cestu definující tvar vysunutí. Entita sleduje cestu a vytvoří 3D objem nebo 3D povrch.
Vysunutí začíná v rovině entity a udržuje si svou orientaci relativně vůči cestě.
Určete úhel úkosu.
Určete vysunutou entitu a úhel úkosu. Úhel úkosu je v rozmezí -90 až +90 stupňů. Znaménko úhlu úkosu udává směr úkosu. Úhel úkosu 0 stupňů vysune 2D entitu kolmou k její 2D rovině.
Postup vytvoření vysunutí:
Klikněte postupně na položky Objemy > Nakreslit > Vysunout (nebo zapište Extrude).
Určete typ vytvářeného modelu.
Povrch. Vytvoří z vybraných entit povrchy.
Plné. Vytvoří z vybraných entit 3D objemy.
Určete entity, které chcete vysunout.
Zadejte výšku vysunutí. Všechny entity použijí stejnou výšku.
Software vysune entitu a vytvoří 3D objem.
Postup vysunutí entity podél cesty:
Klikněte postupně na položky Objemy > Nakreslit > Vysunout (nebo zapište Extrude).
Určete typ vytvářeného modelu.
Povrch. Vytvoří z vybraných entit povrchy.
Plné. Vytvoří z vybraných entit 3D objemy.
V grafické ploše vyberte entity, které chcete vysunout, a stiskněte Enter.
Zvolte možnost Cesta.
Zadejte entitu pro cestu vysunutí.

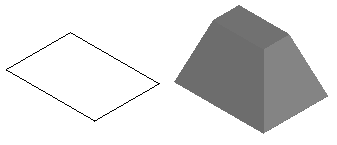

Postup vysunutí entity s úhlem úkosu:
Klikněte postupně na položky Objemy > Nakreslit > Vysunout (nebo zapište Extrude).
Určete typ vytvářených entit.
Povrch. Vytvoří z vybraných entit povrchy.
Plné. Vytvoří z vybraných entit 3D objemy.
Určete entity křivky k vysunutí a stiskněte Enter.
Zadejte Úhel úkosu.
Určete úhel úkosu a stiskněte Enter.
Určete výšku vysunutí.
Přístup
Příkaz: Vysunout
Nabídka: Objemy > Nakreslit > Vysunout
Pás karet: 2D Kreslení > Modelování > (Rozbalovací nabídka) Vytáhnout
