Kótování mřížkových čar BIM

Mřížky jsou pomocné prvky, které jsou užitečné pro umístění konstrukčních prvků, jako jsou sloupy a stěny, do projektu BIM.

Mřížky se skládají z řady označených čar.

Použijte příkaz BIMGridDimension k měření vzdálenosti mezi mřížkovými čarami v BIM výkresu. Příkaz kótuje pouze jednu sekvenci mřížkových čar.

Pro vytvoření kótovací posloupnosti mřížkových čar:

1. Proveďte jednu z následujících operací:

   • Na pásu karet klikněte na BIM > Anotace > Kótování mřížkových čar BIM.

   • V nabídce klikněte na BIM > Dimension > Grid Lines Dimension.

   • Zadejte BIMGridDimension.

2. V grafické oblasti určete mřížkovou čáru ze sekvence pro kótování.

   Jakmile pohybujete kurzorem, zobrazí se kótovací čára.

3. Klikněte pro určení, kam chcete umístit kótovací čáry.

Pro kótování mřížkových čar zadáním dvou bodů:

1. Proveďte jednu z následujících operací:

   • Na pásu karet klikněte na BIM > Anotace > Řetězec kót > Kóta mřížkových čar BIM.

   • V nabídce klikněte na BIM > Dimension > Grid Lines Dimension.

   • Zadejte BIMGridDimension.

2. Zadejte možnost 2body.

3. V grafické oblasti klikněte na bod na mřížkové linii ze sekvence k okótování, abyste určili polohu kótovací čáry.

4. Klikněte na jinou mřížkovou čáru pro určení druhého bodu.

   Kótovací čára je vytvořena pro celý sled osových čar.

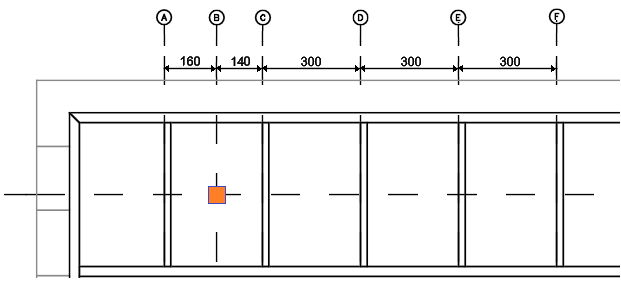

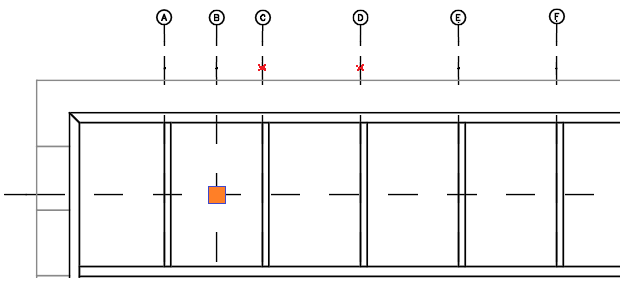

Příklad:

Přístup

Příkaz: BIMGridDimension

Menu: BIM > Kóta > Kótování osových čar

Pás karet: BIM > Anotace > Řetězec kót > Kótování os BIM
