Práce s kótami¶

Existuje několik kótovacích nástrojů pro zobrazení rozměrů entit a vztahů mezi entitami.

Prvky kóty

Kóty se obvykle skládají z:

Čára nebo oblouk kóty
Vynášecí čáry sahající k měřené entitě
Text kóty

Souřadnicové kóty, odkazové čáry a geometrické tolerance se skládají z následujících prvků:

Text kóty
Odkazová čára

Kóty jsou založeny na stylech kótování. Styly kótování jsou pojmenované sady výchozích hodnot, které jsou přizpůsobeny požadavkům konkrétních odvětví nebo aplikací.

Asociativní kóty

Ve výchozím nastavení se kóty vztahují k entitám. Pokud upravíte geometrii entity, kóty se automaticky přizpůsobí svému umístění, orientaci a hodnotám měření, aby tyto změny odrážely.

Vlastnost Asociativní na paletě Vlastnosti ukazuje, zda je kóta asociativní nebo neasociativní.

Během vývoje projektu mohou změny způsobit ztrátu asociativity mezi kótami a jejich souvisejícími entitami. Pomocí příkazu RelateDimensions můžete kdykoli znovu obnovit vztahy kót k entitám.

tip Použijte Monitor anotací k identifikaci kót, které ztratily svou asociativitu s příslušnými objekty.

Ovládání asociativity kót se souvisejícími entitami:

Proveďte jednu z následujících operací:
- Klepněte na Nástroje > Možnosti (nebo zadejte Možnosti).

  V dialogovém okně Možnosti klikněte na Nastavení výkresu .
- Zadejte DrawingSettings.
Rozbalte položku Chování a vyberte nebo zrušte výběr možnosti Povolit relativní kóty.

Monitor poznámek

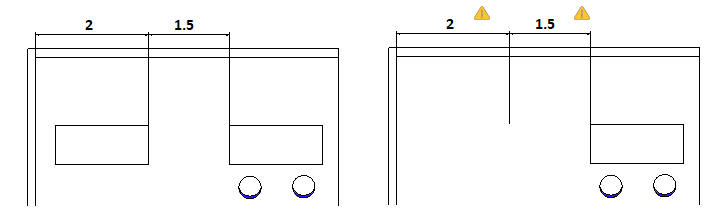

Monitor poznámek sleduje kóty a poznámky, které ztratily asociativitu s jejich souvisejícími objekty, a označuje je ikonou icon_annotation_monitor .

Kliknutím na ikonu se zobrazí nabídka s možnostmi, které jsou dostupné pro neasociativní kótu.

Možnost	Popis
Znovu přiřadit	Umožňuje znovu přiřadit anotaci nebo kótu k odpovídajícím objektům. Určete bod, ke kterému by se měla kóta vztahovat.
Odstranit	Odstraní poznámku nebo kótu
