Zadávání souřadnic¶
Všechny výkresy jsou založeny na kartézském souřadném systému, v němž se používají tři kolmé osy: X, Y a Z. Všechny osy vycházejí z počátku souřadného systému. Osa X a osa Y definují vodorovnou rovinu. Osa X a Z a dále osa Y a Z definují svislé roviny.
V kartézském souřadném systému je bod definován vzdálenostmi vůči rovinám XY, XZ a YZ. Tyto vzdálenosti se nazývají souřadnice XYZ bodu. Když kreslíte ve 2D, zadáváte body pouze na rovině XY. Souřadnice Z se vynechává. V systému CAD se pevný kartézský souřadný systém nazývá Globální souřadný systém (GSS). Nové výkresy jsou založeny právě na GSS.
Zadejte souřadnice jako absolutní nebo relativní hodnoty.
Zadejte souřadnice jako absolutní nebo relativní hodnoty. Chcete-li určit souřadnice bodu vzhledem k předchozímu bodu (relativní zadávání souřadnic), napište před hodnoty souřadnic znak „@“.
Pro zadání souřadnic bodu vzhledem k předchozímu segmentu (zadání relativní vzdálenosti a relativního úhlu) zadejte znak „@“ před hodnoty vzdálenosti a úhlu.
Absolutní souřadnice
Typ souřadnic |
Vstup |
Příklad |
|---|---|---|
Kartézský (2D/3D) |
X,Y / X,Y,Z |
3,5, 8,2, 6,7 |
Polární (2D) |
vzdálenost<úhel |
7.5<45 |
Válcový (3D) |
vzdálenost<úhel,souřadnice Z |
7.5<45,12.2 |
Sférický (3D) |
vzdálenost<úhel1<úhel2 |
7.5<45<33 |
Relativní souřadnice a relativní úhly
Typ souřadnic |
Vstup |
Příklad |
|---|---|---|
Kartézský (2D/3D) |
@deltaX,deltaY / @deltaX,deltaY,deltaZ |
@3.5,8.2,6.7 |
Polární (2D) |
@relativní_vzdálenost<úhel |
@7.5<45 |
Válcový (3D) |
@relativní_vzdálenost<úhel,souřadnice Z |
@7.5<45,12.2 |
Sférický (3D) |
@relative_distance<angle1<angle2 @relative_distance TAB @relative_angle TAB @relative_angle |
@7.5<45<33 |
Postup zadávání absolutních kartézských souřadnic:
Zadejte příkaz, vyžadující souřadnice, například Line.
Zadejte souřadnice X, Y a Z oddělené čárkami, například 0,0,0.
Zadejte následné souřadnice pro dokončení příkazu, například 3,5, 8,2, 6,7.
Chcete-li umístit bod na rovinu XY (souřadnice Z je nulová), vynechte souřadnici Z. Zadejte například 3,5, 8,2.
Postup zadávání relativních kartézských souřadnic:
Zadejte příkaz, který vyžaduje souřadnice.
Určete první bod, například 0,0.
Chcete-li určit druhý bod vzhledem k prvnímu bodu, napište před hodnoty souřadnic znak „@“: @3.5,8.2,6.7.
Postup zadávání absolutních polárních souřadnic:
Zadejte příkaz, který vyžaduje souřadnice.
Určete první bod, například 0,0.
Určete druhý bod s použitím 2D formátu, tj. „vzdálenost<úhel_alfa“, například 7,5<45.
vzdálenost: Určuje vzdálenost od počátku
alpha_angle: Určuje úhel v rovině XY
Postup zadávání absolutních válcových souřadnic:
Zadejte příkaz, který vyžaduje souřadnice.
Určete první bod, například 0,0.
Určete druhý bod vzhledem k prvnímu bodu s použitím 2D formátu, tj. „@vzdálenost<úhel_alfa“, například @7,5<45.
Postup zadávání relativních válcových souřadnic:
Zadejte příkaz, který vyžaduje souřadnice.
Určete první bod, například 0,0.
Určete druhý bod vzhledem k předchozímu segmentu pomocí 2D formátu „@relativní_vzdálenost TAB @relativní_úhel“, například @7.5 TAB @45.
Postup zadávání absolutních sférických souřadnic:
Zadejte příkaz, který vyžaduje souřadnice.
Určete první bod, například 0,0.
Určete druhý bod s použitím 3D formátu, tj. „vzdálenost<úhel_alfa,souřadnice_z“, například 7,5<45, 12,2.
vzdálenost: Určuje vzdálenost od počátku
alpha_angle: Určuje úhel v rovině XY
z_coordinate: Určuje výšku nad rovinou XY
Postup zadávání relativních sférických souřadnic:
Zadejte příkaz, který vyžaduje souřadnice.
Určete první bod, například 0,0.
Určete druhý bod vzhledem k prvnímu bodu s použitím 3Dl formátu, tj. „@vzdálenost<úhel_alfa,souřadnice_z“, například @7,5<45, 12,2.
Postup zadávání absolutních kartézských souřadnic:
Zadejte příkaz, který vyžaduje souřadnice.
Určete první bod, například 0,0.
Určete druhý bod s použitím 3D formátu, tj. „vzdálenost<úhel_alfa<úhel_beta“, například 7,5<45<33.
vzdálenost: Určuje vzdálenost od počátku
alpha_angle: Určuje úhel v rovině XY
vzdálenost: Určuje vzdálenost od počátku. úhel_alfa: Určuje úhel v rovině XY (kladné úhly se měří proti směru hodinových ručiček). úhel_beta: Určuje úhel měřený od roviny XY (kladné úhly se měří nad rovinou XY).
Postup zadávání relativních kartézských souřadnic:
Zadejte příkaz, který vyžaduje souřadnice.
Určete první bod, například 0,0.
Určete druhý bod vzhledem k prvnímu bodu s použitím 3D formátu, tj. „@vzdálenost<úhel_alfa<úhel_beta“, například @7,5<45<33.
Posloupnost příkazů
Postup zadávání absolutních kartézských souřadnic:
: Čára
Určete počáteční bod» 0,0,0
Určete druhý bod» 3,5, 8,2, 6,7
Prosím poskytněte text, který chcete přeložit do češtiny.
Postup zadávání relativních kartézských souřadnic:
: Čára
Určete počáteční bod» 0,0,0
Určete druhý bod» @3,5, 8,2, 6,7
Prosím poskytněte text, který chcete přeložit do češtiny.

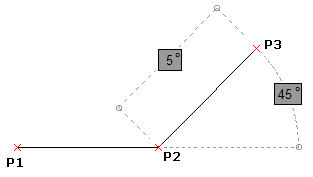

Pro zadání relativních polárních souřadnic a relativního úhlu:
: Čára
Určete počáteční bod» 0,0,0
Zadejte další bod» 2,2,0
Zadejte další bod» @3 TAB @45
Prosím poskytněte text, který chcete přeložit do češtiny.
