Oříznutí entit¶

Pomocí příkazu Trim oříznete entity výkresu přesně v hranách, definovaných jednou nebo více entitami.

Zvažte následující:

Jako řezné hrany pro oříznutí vybraných entit můžete použít čáry, nekonečné čáry, polopřímky, křivky, kružnice, oblouky, elipsy, splajny a šrafy.
Můžete oříznout šrafy na řezných hranách, ale nemůžete oříznout šrafy ve šrafech. Oříznuté šrafy zachovávají asociativitu se změněnými entitami ohraničení, i když jsou rozděleny na různé šrafované oblasti. Rozdělené šrafy zůstanou jedna entita, ale můžete použít příkaz EditHatch k jejich rozdělení do samostatných entit (možnost dialogu Vytvořit šrafování pro každé ohraničení). To stejné se týká přechodů.
Nemůžete oříznout kóty, poznámky, jednoduché poznámky, oblasti nebo bloky, ale můžete je použít jako řezné hrany.

Když vyberete PolyLine jako řeznou hranu, příkaz ořízne na její středové linii.

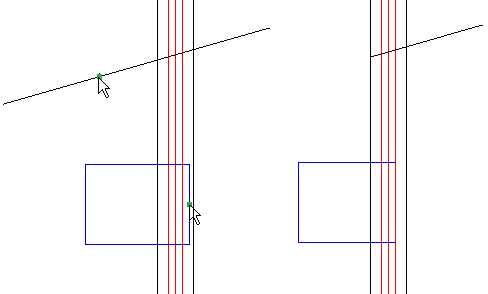

Když vyberete RichLine jako řeznou hranu, příkaz ořízne na první protínající čáře.
Na listech mohou být pohledy hraničními hranami.

Postup oříznutí entit:

Proveďte jednu z následujících operací:
- Na pásu karet klepněte na Domů > Změnit > Oříznout.
- V nabídce klepněte na Změnit > Oříznout.
- Zadejte Trim.
V grafické ploše vyberte entity, které budou tvořit řeznou hranu.

Poznámka: Pokud jste zadali RichLine, příkaz ořízne objekty na první protínající se čáře.
Stiskněte Enter.
V grafické ploše vyberte entity na straně, kterou chcete oříznout, nebo určete možnosti:
- Křížení. Vybere entity v obdélníku, určeném dvěma protilehlými body, a entity, které tento obdélník protínají. Pokud není výběr křížením odlišný, nástroj Oříznout vyřeší výběr tak, že bude následovat nadefinovaný obdélník ve směru hodinových ručiček od prvního bodu k první entitě, s níž se setká.
- Bod křížení. Použije metodu výběru „Napříč“ k oříznutí entit na straně, kterou protíná příčná čára.
- Chování. Při použití příkazu pro velký počet objektů vám umožní zmenšit množinu objektů zohledněných jako ořezávací hrany.
  - Standard. Zohledňuje všechny specifikované objekty jako řezné hrany.
  - Rychlé. Při výběru všech objektů jako řezných hran zohledňuje pouze viditelné objekty z aktuálního pohledu.
- Hrana. Ořízne k řezné hraně, která (pokud je prodloužena) protíná entitu. Entity k oříznutí ve skutečnosti nemají protínat řezné hrany. Chcete-li provést oříznutí ve vzniklém průsečíku, určete možnost Hrana a poté možnost Prodloužit.
- Vymazat. Odstraní nepotřebné entity, aniž by bylo nutné ukončit příkaz Trim
- Promítnout. Nastaví režim promítání na CCS (rovina X-Y uživatelského souřadného systému), Žádný nebo Zobrazit.
- Zpět. Vrátí zpět naposledy provedenou operaci oříznutí.
- Ohrada. Ořízne objekty na straně, kterou protíná čára ohrady.
- Shift + select. Prodlouží entity, když podržíte klávesu Shift a vyberete entity.
Stiskněte Enter.
