Bemaßung von BIM-Rasterlinien

Raster sind Hilfselemente, die zum Platzieren von Strukturelementen wie Säulen und Wänden in einem BIM-Projekt nützlich sind.

Gitter bestehen aus einer Reihe von beschrifteten Linien.

Verwenden Sie den Befehl BIMGridDimension, um den Abstand zwischen Achsrasterlinien in einer BIM-Zeichnung zu messen. Der Befehl bemaßt nur eine Sequenz von Achsrasterlinien.

Zum Bemaßen einer Abfolge von Rasterlinien:

1. Verwenden Sie eine der folgenden Möglichkeiten:

   • Im Menüband klicken Sie auf BIM > Beschriften > BIM Grid Lines Dimension.

   • Im Menü, klicken Sie auf BIM > Bemaßung > Rasterlinienbemaßung.

   • Geben Sie BIMGridDimension ein.

2. Im Grafikbereich geben Sie eine Rasterlinie aus der Sequenz zur Bemaßung an.

   Wenn Sie den Cursor bewegen, erscheint die Bemaßungslinie.

3. Klicken Sie, um festzulegen, wo Sie die Bemaßungslinien platzieren möchten.

Um Rasterlinien durch Angabe von zwei Punkten zu bemaßen:

1. Verwenden Sie eine der folgenden Möglichkeiten:

   • In der Multifunktionsleiste, klicken Sie auf BIM > Annotate > Dimension Chain > BIM Grid Lines Dimension.

   • Im Menü, klicken Sie auf BIM > Bemaßung > Rasterlinienbemaßung.

   • Geben Sie BIMGridDimension ein.

2. Geben Sie die Option 2Punkte an.

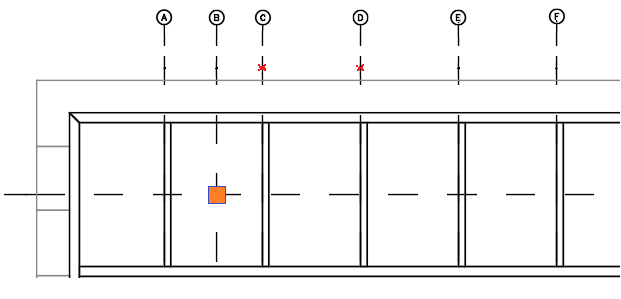

3. Im Grafikbereich klicken Sie einen Punkt auf einer Rasterlinie aus der zu bemaßenden Sequenz, um die Position der Bemaßungslinie festzulegen.

4. Klicken Sie auf eine andere Rasterlinie, um den zweiten Punkt festzulegen.

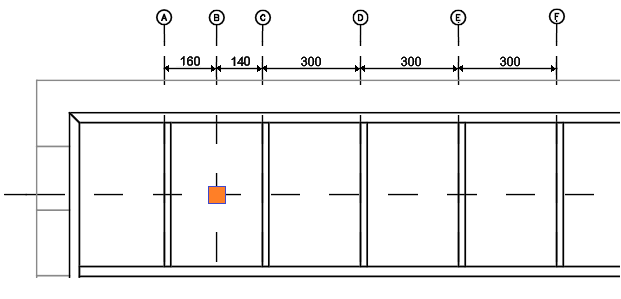

   Eine Bemaßungslinie wird für die gesamte Abfolge der Rasterlinien erstellt.

Beispiel:

Zugriff

Befehl: BIMRasterbemaßung

Menü: BIM > Bemaßung > Rasterlinienbemaßung

Band: BIM > Beschriften > Bemaßungskette > BIM Rasterlinien Bemaßung

Verwandte Themen

Eigenschaften von BIM-Elementen anzeigen

Übergeordnetes Thema

Bemaßen von BIM-Zeichnungen
