Abstand zwischen Bemaßungen anpassen

Verwenden Sie den Befehl BemPlatz, um den Abstand zwischen parallelen Linear- oder konzentrischen Winkelbemaßungen, die sich überlappen oder nicht in gleichmäßigen Abständen verteilt sind, anzupassen. Sie können parallele Linear- und Winkelbemaßungen automatisch oder in einem bestimmten Abstand platzieren.

Der Befehl wendet gleiche Abstände zwischen den angegebenen Bemaßungen an.

Sie können eine Reihe linearer oder Winkelbemaßungen auf einer Linie ausrichten, indem Sie einen Abstandswert von 0 verwenden.

So passen Sie den Abstand zwischen Bemaßungen an:

1. Verwenden Sie eine der folgenden Möglichkeiten:

   • Klicken Sie im Menüband auf Beschriften > Bemaßungen > Abstand anpassen.

   • Klicken Sie im Menü auf Bemaßung > Abstand anpassen.

   • Geben Sie SpaceDimension ein.

2. Geben Sie im Grafikbereich die Bemaßung an, die als Basisbemaßung verwendet werden soll.

3. Geben Sie die Bemaßungen für den Abstand an und drücken Sie die Eingabetaste.

4. Verwenden Sie eine der folgenden Möglichkeiten:

   • Geben Sie die Option Auto an und drücken Sie die Eingabetaste.

     Angegebene Bemaßungen werden auf der Grundlage der im Bemaßungsstil der ausgewählten Basisbemaßung angegebenen Texthöhe gleichmäßig beabstandet. Der Abstand ist doppelt so groß wie die Höhe des Maßtextes.

   • Geben Sie einen Abstandswert an und drücken Sie die Eingabetaste.

     Die angegebenen Bemaßungen werden gleichmäßig im angegebenen Abstand verteilt.

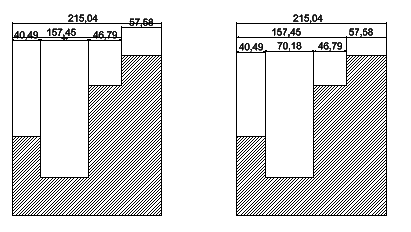

Beispiel:

Zugriff

Befehl: Raumbemaßung

Menüband: Beschriften > Bemaßungen > Abstand anpassen

Menü: Bemaßung > Abstand anpassen
