3D-Betrachtung mit Ansichtsrotation¶
Mit dem Befehl AnsichtDrehen können Sie Ihre 3D-Zeichnung interaktiv mit einer „Kamera“, die sich um das stationäre Modell bewegt, betrachten.
So betrachten Sie interaktiv Ihr dreidimensionales Modell:
Klicken Sie Ansicht > Eingeschränkte Orbit-Ansicht (oder geben Sie AnsichtRollen ein).

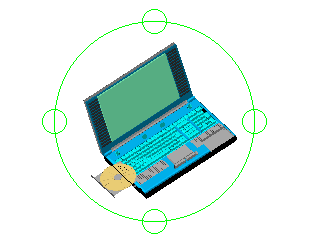

Drücken Sie die Umschalttaste wodurch ein Kreis, der einen Steuerball darstellt, mit vier kleinen Kreisen in jedem Quadranten sichtbar wird:
Durch die Positionierung des Zeigers am oder im Steuerball wird die Kamerabewegung und -position bestimmt.
Hierfür:
Führen Sie diese Aktion aus:
Ziehen Sie das Modell auf, ab, links, rechts oder diagonal.
Klicken Sie mit der linken Maustaste innerhalb des Arcballs und ziehen Sie.
Dreht die Kamera während die Horizont-Ebene beibehalten wird.
Klicken Sie mit der linken Maustaste außerhalb des Arcballs und ziehen Sie.
Bewegt die Kamera horizontal während Sie auf den aktuellen Zielpunkt fixiert bleibt (wie auf einem Stativ).
Klicken Sie mit der linken Maustaste auf den Kreis im oberen oder unteren Quadranten des Arcballs und ziehen Sie.
Beide Arcball-Quadranten erzeugen die gleichen Ergebnisse. Sie können sich 360° um das Ziel drehen.
Bewegt die Kamera horizontal während Sie auf den aktuellen Zielpunkt fixiert bleibt (wie auf einem Stativ).
Klicken Sie mit der linken Maustaste auf den Kreis des linken oder rechten Quadranten des Arcballs.
Beide Arcball-Quadranten erzeugen die gleichen Ergebnisse. Sie können sich 360° um das Ziel drehen.
Zugriff
Befehl: AnsichtRollen
Menü: Ansicht > Eingeschränkte Orbit-Ansicht
Tastenkombination: Drücken Sie die Umschalttaste und klicken Sie das Rad der Rad-Maus.
Ribbon: Ansicht > Rendern > (Flyout) Eingeschränkte Umlaufbahn
