Redondeo de aristas de sólidos 3D¶
Utilice el comando RedondearBordes para crear bordes redondeados en objetos sólidos 3D. Puede aplicar redondeos a las aristas especificadas o a todas las aristas de las caras especificadas, y especificar el radio de redondeo.
Para aplicar redondeos a aristas específicas, utilice uno de estos métodos:
Especifique aristas una a una
Especifique una arista tangente a una arista redondeada existente
Para aplicar redondeos a todas las aristas de una o varias caras, utilice uno de estos métodos:
Especifique un punto dentro de un contorno de cara
Especifique una arista de una cara para aplicar redondeos a todas las aristas. Para cualquier arista, puede especificar una de las caras adyacentes.
Para redondear bordes de sólidos 3D:
Haga clic en Sólidos > Edición de sólidos > Redondear bordes (o escriba RedondearBordes).
Especifique la opción Radio.
Especifique el radio del arco de redondeo.
Especifique las aristas de sólidos 3D y pulse Intro.
El software redondea las aristas por el radio especificado.

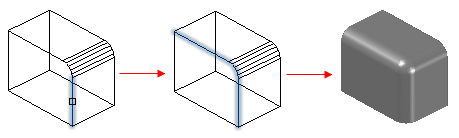

Para redondear múltiples aristas de un sólido 3D mediante la opción Cadena:
Haga clic en Sólidos > Edición de sólidos > Redondear bordes (o escriba RedondearBordes).
Especifique la opción Radio.
Especifique el radio del arco de redondeo.
Especifique la opción Cadena.
Especifique una arista tangente a un redondeo existente en un sólido 3D.
El software resalta todas las aristas que son tangentes al redondeo.
Presione Intro.
El software redondea todas las aristas resaltadas por el radio especificado.

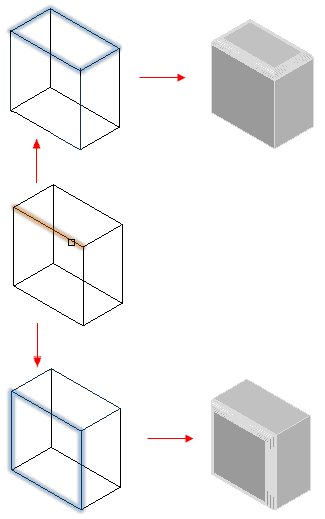

Para redondear todas las aristas de una cara utilizando la opción Bucle:
Haga clic en Sólidos > Edición de sólidos > Redondear bordes (o escriba RedondearBordes).
Especifique la opción Radio.
Especifique el radio del arco de redondeo.
Especifique la opción Bucle.
Especifique la arista de bucle.
El software resalta una cara que está junto a la arista.
Especifique la opción Aceptar para confirmar la selección actual de cara o especifique la siguiente cara.
El software redondea las aristas de la cara por el radio especificado.
Para redondear todas las aristas de las caras especificadas con la opción Cara:
Haga clic en Sólidos > Edición de sólidos > Redondear bordes (o escriba RedondearBordes).
Especifique la opción Radio.
Especifique el radio del arco de redondeo.
Especifique la opción Cara.
Especifique las caras cuyas aristas desea redondear.
El software redondea todas las aristas de las caras especificadas por el radio especificado.
Acceso
Comando: RedondearBordes
Menú: Sólidos > Edición de sólidos > Redondear bordes
Cinta: Inicio > Edición de sólidos > (Desplegable) Empalmar bordes
