Acotación de líneas de cuadrícula BIM

Las rejillas son elementos auxiliares que sirven para colocar elementos estructurales, como columnas y paredes, en un proyecto BIM.

Las rejillas consisten en una serie de líneas etiquetadas.

Utilice el comando BIMGridDimension para medir la distancia entre las líneas de rejilla en un dibujo BIM. El comando dimensiona únicamente una secuencia de líneas de rejilla.

Para acotar una secuencia de líneas de cuadrícula:

1. Realice una de las siguientes acciones:

   • En la cinta de opciones, haga clic en BIM > Anotar > Cotas de líneas de cuadrícula BIM.

   • En el menú, haga clic en BIM > Dimensionar > Dimensionar líneas de cuadrícula.

   • Escriba BIMGridDimension.

2. En el área gráfica, especifique una línea de cuadrícula de la secuencia para acotar.

   A medida que mueve el cursor, aparece la línea de cota.

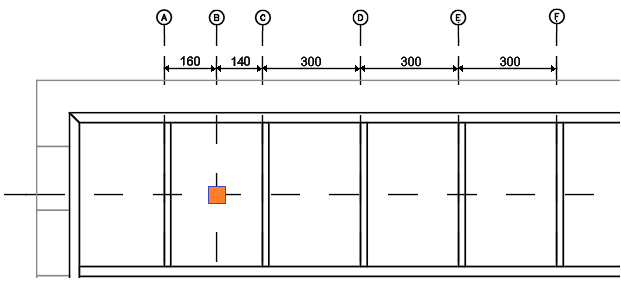

3. Haga clic para especificar dónde desea colocar las líneas de cota.

Para acotar las líneas de rejilla especificando dos puntos:

1. Realice una de las siguientes acciones:

   • En la cinta, haga clic en BIM > Anotar > Cadena de cotas > Cota de líneas de cuadrícula BIM.

   • En el menú, haga clic en BIM > Dimensionar > Dimensionar líneas de cuadrícula.

   • Escriba BIMGridDimension.

2. Especifique la opción 2puntos.

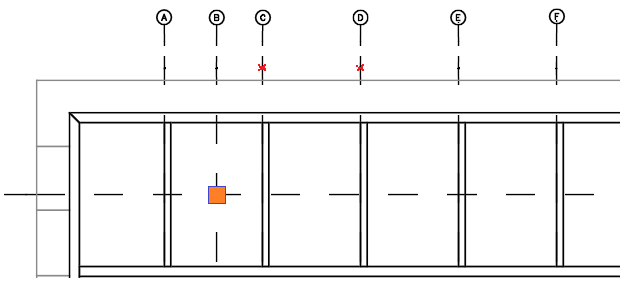

3. En el área gráfica, haga clic en un punto de una línea de la cuadrícula de la secuencia a acotar para especificar la posición de la línea de cota.

4. Haga clic en otra línea de la cuadrícula para especificar el segundo punto.

   Se crea una línea de cota para toda la secuencia de líneas de cuadrícula.

Ejemplo:

Acceso

Comando: BIMGridDimension

Menú: BIM > Cota > Cotas de líneas de cuadrícula

Cinta: BIM > Anotar > Cadena de Cotas > Cotas de Líneas de Cuadrícula BIM
