Adición de restricciones a BloquesPersonalizados¶
Dentro de un BloquePersonalizado, puede aplicar restricciones para mantener las relaciones geométricas y el tamaño mientras se modifica el BloquePersonalizado.
Las restricciones geométricas definen la relación entre las entidades de la definición de BloquePersonalizado. Por ejemplo, puede especificar que dos círculos permanezcan siempre concéntricos o que un lado de un polígono siempre esté horizontal.
Las restricciones de cota le permiten controlar el tamaño de las entidades de BloquePersonalizado. Por ejemplo, puede definir restricciones de cota para mantener la longitud de un segmento del polígono.
Parámetros de Restricciones Dimensionales
Las restricciones de cota del Editor de bloques se denominan parámetros de restricción.
Los parámetros de restricción permiten exponer las propiedades y los puntos de pinzamiento personalizados del BloquePersonalizado. Con los parámetros de restricción puede controlar los valores de distancia, longitud, diámetro, radio y ángulo de las entidades dentro de un BloquePersonalizado. Cambiar el valor de los parámetros de restricción cambia el tamaño de las entidades relacionadas.
Además, puede definir expresiones matemáticas para especificar relaciones entre parámetros de restricción. Por ejemplo, puede especificar que el diámetro de un círculo sea siempre la mitad de la longitud de otra entidad.
En las definiciones de BloquePersonalizado puede utilizar tanto restricciones de cota como parámetros de restricción. Además, puede convertir las restricciones de cota existentes en parámetros de restricción.
En el Editor de bloques, las herramientas para agregar parámetros de restricción se agrupan en el panel Cotas de la pestaña de la cinta Editar bloque.
Utilice el comando ElementoCBC para agregar un parámetro de restricción de cota a una entidad de una definición de BloquePersonalizado. Las opciones de comandos corresponden a las opciones que proporcionan los comandos de elementos individuales en el Editor de bloques (panel Cota).

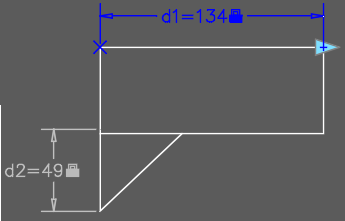

Ejemplo:
d1 es un parámetro de restricción de cota
d2 es una restricción de cota
Parámetros de usuario en BloquesPersonalizados
Los parámetros de usuario permiten definir propiedades personalizadas editables para una referencia de bloque. Los bloques se actualizan automáticamente si se cambia algún parámetro de usuario.
En el Editor de bloques, la paleta Parámetros muestra:
Parámetros de acción
Parámetros de restricción de cota
Parámetros de usuario
Atributos
Para convertir una restricción de cota en un parámetro de restricción de cota:
En el Editor de bloques, seleccione una restricción de cota.
En la cinta, seleccione Editar bloque > Cota > Convertir.
En la paleta Parámetros, la restricción de cota especificada se mueve en Parámetros de cota.
