Modificación de LíneasEnriquecidas usando comandos comunes de edición

LíneasEnriquecidas consta de 2 a 16 entidades lineales paralelas creadas como un solo objeto.

Puede modificar las LíneasEnriquecidas:

  • Con comandos de edición comunes, como Recortar, Extender y RecorteDinámico

  • Con el comando de edición de LíneasEnriquecidas EditarLíneaEnriquecida

  • Usando RichLineStyles

Las opciones de edición de LíneasEnriquecidas incluyen:

  • Agregar y eliminar vértices

  • Editar juntas en esquina

  • Cambiar el estilo de intersección

  • Dividir y unir

Recortar y extender las LíneasEnriquecidas

Puede acortar o extender las LíneasEnriquecidas para alcanzar las aristas de otras entidades.

Al recortar LíneasEnriquecidas, la entidad de arista de corte debe cruzar todas las líneas de la LíneaEnriquecida. De lo contrario, el comando no tiene ningún efecto.

Ejemplo:

Recortar una RichLine

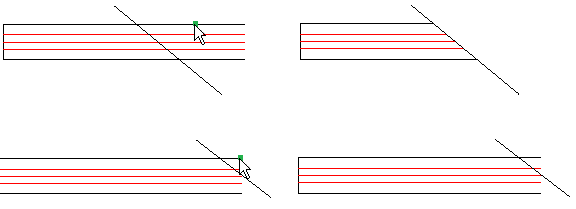

ex_trim_richlines_01

Las selecciones del puntero se muestran a la izquierda. El resultado aparece a la derecha.

Al extender LíneasEnriquecidas, la arista de límite no debe cruzar todas las líneas de la LíneaEnriquecida. De lo contrario, el comando no tiene ningún efecto.

Ejemplo:

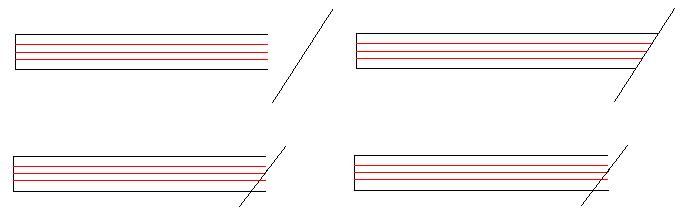

ex_extend_richlines_01

Recortar líneas enriquecidas en líneas enriquecidas

Puede acortar LíneasEnriquecidas utilizando una LíneaEnriquecida como arista de corte. El comando recorta la LíneaEnriquecida en la primera línea de intersección de la LíneaEnriquecida que se usa como arista de corte.

Están disponibles las siguientes opciones de intersección:

  • Cerrado

  • Abrir

  • Fusionado

tip Puede usar el comando Trim para limpiar las intersecciones cruzadas de RichLines.

Ejemplo:

Intersección de LíneasEnriquecidas

ex_richlines_cross

Cerrado

Abrir

Fusionado

ex_trim_closed

ex_trim_open

ex_trim_merged

Extender Líneas Enriquecidas a Líneas Enriquecidas

Puede utilizar el comando Extender para extender LíneasEnriquecidas hasta alcanzar otra LíneaEnriquecida. El comando extiende la LíneaEnriquecida hasta la primera línea de intersección de la LíneaEnriquecida que se usa como arista de límite.

Están disponibles las siguientes opciones de intersección:

  • Cerrado

  • Abrir

  • Fusionado

Ejemplo:

LíneaEnriquecida para extender hasta otra LíneaEnriquecida como arista de límite

ex_richlines_extend

Cerrado

Abrir

Fusionado

ex_trim_closed

ex_trim_open

ex_trim_merged

Recortar y Extender Líneas Enriquecidas Usando PowerTrim

Puede acortar o extender LíneasEnriquecidas para alcanzar las aristas de otras entidades con el comando RecorteDinámico.

Al recortar LíneasEnriquecidas con el comando RecorteDinámico, la línea debe cruzar todas las líneas de la LíneaEnriquecida. De lo contrario, el comando no tiene ningún efecto.

Al recortar entidades con una LíneaEnriquecida como arista de corte, el comando recorta entidades en la primera línea de intersección de la LíneaEnriquecida que se utiliza como arista de corte.

Al recortar LíneasEnriquecidas utilizando LíneasEnriquecidas como aristas de corte, están disponibles las siguientes opciones de intersección:

  • Cerrado

  • Abrir

  • Fusionado
