Ajuste del espacio entre cotas

Utilice el comando EspacioCota para ajustar el espacio entre las cotas lineales paralelas o angulares concéntricas que se superponen o no tienen el mismo espacio entre ellas. Puede espaciar las cotas lineales y angulares paralelas automáticamente o a una distancia especificada.

El comando aplica el mismo espaciado entre las cotas especificadas.

Puede alinear una serie de cotas lineales o angulares utilizando un valor de espaciado de 0.

Para ajustar el espacio entre cotas:

1. Realice una de las siguientes acciones:

   • En la cinta, haga clic en Anotar > Cotas > Ajustar espacio.

   • En el menú, haga clic en Cota > Ajustar espacio.

   • Escriba SpaceDimension.

2. En la zona de gráficos, especifique la cota a utilizar como cota base.

3. Especifique las cotas que desea espaciar y pulse Intro.

4. Realice una de las siguientes acciones:

   • Especifique la opción Auto y pulse Intro.

     Las cotas especificadas están igualmente espaciadas en función de la altura de texto especificada en el estilo de cota de la cota base seleccionada. La distancia es el doble de la altura del texto de la cota.

   • Especifique un valor de espaciado y pulse Intro.

     Las cotas especificadas están igualmente espaciadas a la distancia especificada.

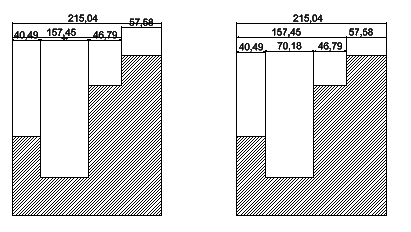

Ejemplo:

Acceso

Comando: EspacioCota

Cinta: Anotar > Cotas > Ajustar espacio

Menú: Cota > Ajustar espacio
